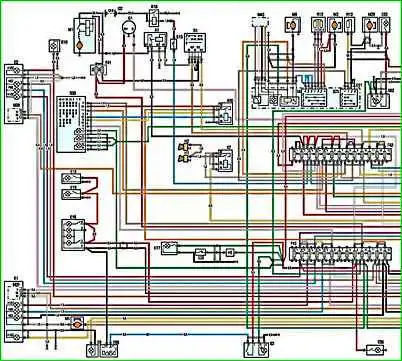

Схема электрооборудования ГАЗ-3302, 2705 с двигателем ЗМЗ-405

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с “массой” – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Любые работы с электрооборудованием автомобиля производите только при отключенной аккумуляторной батарее.

Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании.

При проверке цепей электрооборудования запрещается замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования.

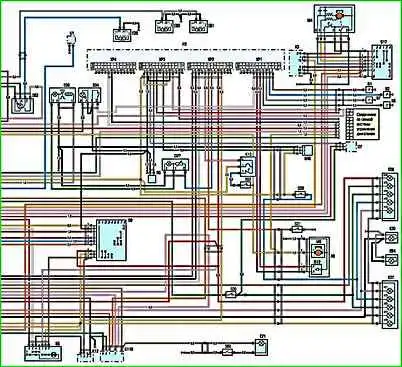

рис. 2

Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, а также использовать вместо предохранителей проволоку.

При замене предохранителей запрещается применять отвертки и металлический инструмент, так как это может привести к короткому замыканию в цепях электрооборудования.

Запрещается отсоединять аккумуляторную батарею на работающем двигателе, так как это приведет к выходу из строя регулятора напряжения и элементов электронного оборудования автомобиля.

Во избежание выхода из строя диодов выпрямительного блока запрещается проверять их мегомметром или контрольной лампой, питаем ой напряжением более 12 В, а также проверять такими приборами цепи электрооборудования на автомобиле без отсоединения проводов от генератора.

Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением необходимо на генераторе, снятом с автомобиля, при отсоединенных от выпрямительного блока выводах обмотки статора.

При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи и генератора.

Не касайтесь элементов системы зажигания и высоковольтных проводов на работающем двигателе.

Запрещается проверять работоспособность системы зажигания «на искру» между наконечниками высоковольтных проводов и «массой», так как это приведет к выходу из строя элементов электронного оборудования.

Не прокладывайте провода низкого напряжения в одном жгуте с высоковольтными.

Регулярно очищайте клеммы аккумуляторной батареи и наконечники проводов от окислов и грязи.

При подзарядке аккумуляторной батареи с помощью зарядного устройства отсоедините провода от клемм батареи.
