Конструкция системы отопления автомобиля ВАЗ-2121

Система вентиляции автомобиля ВАЗ-2121 – приточно-вытяжная.

При движении автомобиля воздух нагнетается в салон естественным напором через щели воздухозаборника на капоте и отсасывается через отверстия в задних стойках крыши.

Для увеличения циркуляции воздуха при движении можно опустить стекла передних дверей, а при низкой скорости – включить электровентилятор.

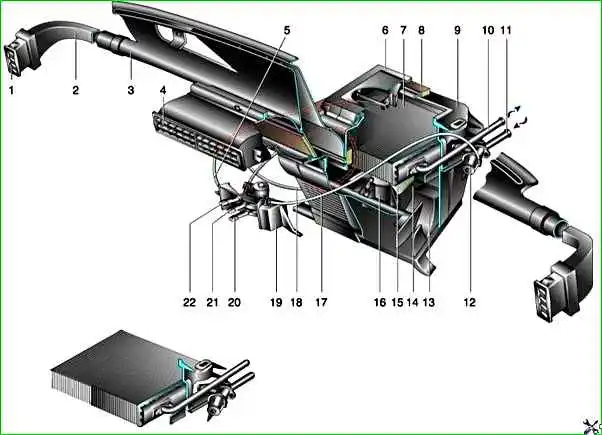

Система отопления и вентиляции автомобиля ВАЗ-2121

Потоки воздуха в салоне распределяются воздухопроводами, расположенными внутри приборной панели.

На ветровое стекло воздух поступает через верхние щелевидные сопла на панели приборов, на боковые стекла – через боковые и, частично, центральные сопла (с направляющими потока воздуха), к ногам – через отверстия в кожухе отопителя (при откинутой крышке).

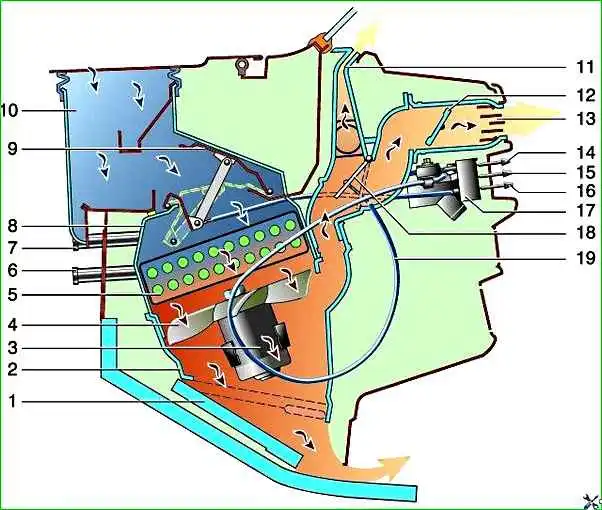

Система отопления и вентиляции автомобиля ВАЗ-2121

Для управления распределением воздушных потоков служат средний и нижний рычаги на центральной консоли панели приборов, а также направляющие центральных сопл и их регуляторы.

Система отопления – жидкостная, объединенная с системой охлаждения двигателя.

Радиатор отопителя установлен в консоли панели приборов в пластмассовом кожухе и уплотнен по периметру поролоновой лентой.

Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор.

Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

Электродвигатель вентилятора МЭ-255 – коллекторный, постоянного тока, с возбуждением от постоянных магнитов.

Частота вращения вентилятора регулируется трехпозиционным переключателем на панели приборов.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (большая частота) или через дополнительный резистор (малая частота).

Частота вращения вала электродвигателя с крыльчаткой при напряжении 12 В и температуре воздуха 25±10°С – 3000±150 мин –1 .

Потребляемая сила тока при максимальной частоте вращения – не более 4,5 А.

Крыльчатка вентилятора закреплена на валу электродвигателя.

Электродвигатель ремонту не подлежит при выходе из строя его заменяют.

Неисправности системы отопления и вентиляции

- Причина неисправности

Метод устранения

Электродвигатель вентилятора отопителя не работает:

- Неисправен переключатель отопителя (проверяется омметром)

Замените переключатель

- Повреждены провода, окислены или неплотно надеты их наконечники, перегорел предохранитель №1 (напряжение к электродвигателю не подается)

Обожмите клеммы, зачистите наконечники, замените неисправные провода, перегоревший предохранитель (проверив защищаемые им цепи на отсутствие короткого замыкания)

- Износ, зависание щеток электродвигателя, обрыв в обмотке якоря, окисление, износ коллектора (напряжение к электродвигателю подается, но он не вращается)

Замените электродвигатель

- Замыкание на «массу» обмотки якоря (при включении сразу перегорает предохранитель)

Замените электродвигатель

Электродвигатель вентилятора отопителя не работает на малой скорости:

- Сгорел дополнительный резистор, повреждены его провода или неплотно надеты их наконечники

Замените резистор, обожмите клеммы, зачистите наконечники, замените неисправные провода

- Неисправен переключатель отопителя

Замените переключатель

Якорь электродвигателя вентилятора отопителя вращается медленно:

- Загрязнен или окислен коллектор, межвитковое замыкание обмотки якоря (может перегорать предохранитель). Заедание вала якоря в подшипниках (скрип, визг, может перегорать предохранитель)

Замените электродвигатель

Салон автомобиля нагревается плохо:

- Недостаточная температура охлаждающей жидкости

Заедание клапана термостата в открытом положении. Замените термостат

- Мало жидкости в системе охлаждения

Долить жидкость системы охлаждения, проверить герметичность соединений.

- Заедание крана в закрытом положении, заедание заслонок тросов или обрыв тросов управления, ослабление их крепления

Замените неисправные кран, тросы, заслонки. Надежно закрепите оболочки тросов, смажьте тросы моторным маслом, отрегулируйте приводы

- Неисправен радиатор отопителя

Замените радиатор

Температура в салоне не регулируется:

- Заедание крана отопителя, заслонок, тросов в оболочках или их обрыв, ослабло крепление оболочек тросов

Замените неисправные кран, тросы, заслонки. Надежно закрепите оболочки тросов, смажьте тросы моторным маслом, отрегулируйте приводы
