Замена датчиков скорости вращения колес Авео Шевролет

Гидроэлектронный блок системы

Датчик частоты вращения переднего колеса установлен в отверстии специального прилива на поворотном кулаке передней подвески

Блок АБС

Для замены датчика вам потребуется ключ-шестигранник «на 5».

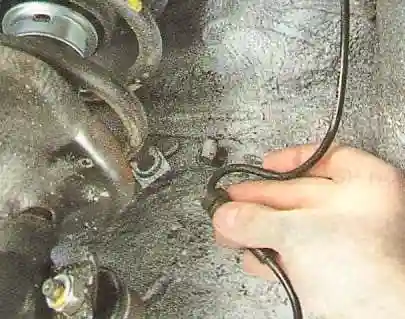

Отсоедините жгут от держателя на кузове

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Для удобства работы снимите колесо со стороны заменяемого датчика.

Отсоедините жгут от держателя на кузове.

Выведите жгут из верхнего

Выведите жгут из верхнего

нижнего кронштейнов на амортизаторной стойке

и нижнего кронштейнов на амортизаторной стойке

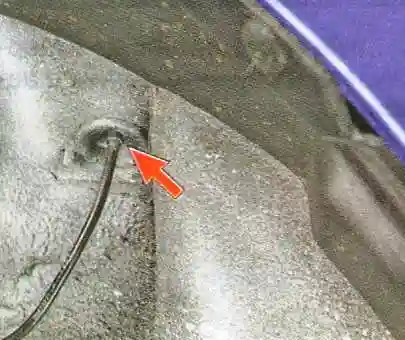

 Поддев отверткой резиновую заглушку

Поддев отверткой резиновую заглушку

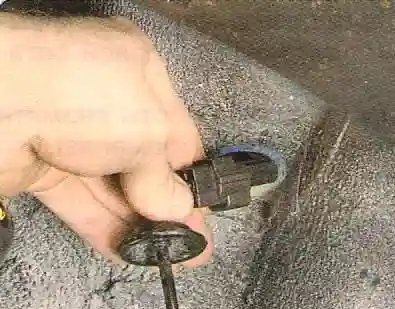

вытяните жгут проводов с колодкой через отверстие

вытяните жгут проводов с колодкой через отверстие

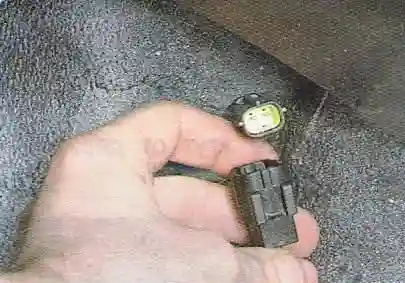

разъедините колодки жгута

и разъедините колодки жгута

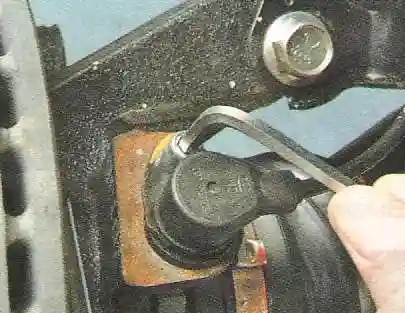

Выверните болт крепления датчика к поворотному кулаку

Выверните болт крепления датчика к поворотному кулаку

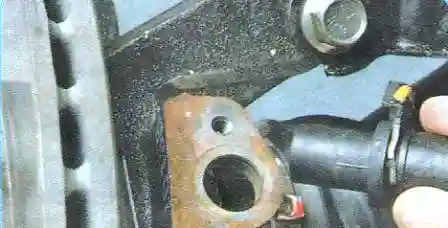

извлеките датчик из отверстия кулака

извлеките датчик из отверстия кулака и снимите датчик с автомобиля

Установите детали в порядке, обратном снятию

Установите детали в порядке, обратном снятию

Датчик частоты вращения заднего колеса установлен на кулаке балки задней подвески

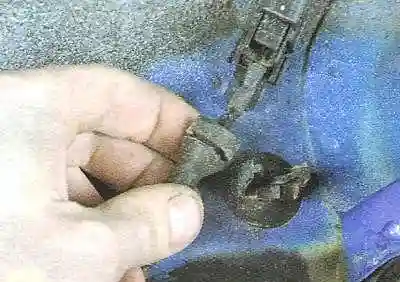

Отсоедините от держателя на боковине кузова жгут проводов

Отсоедините от держателя на боковине кузова жгут проводов датчика частоты вращения колеса

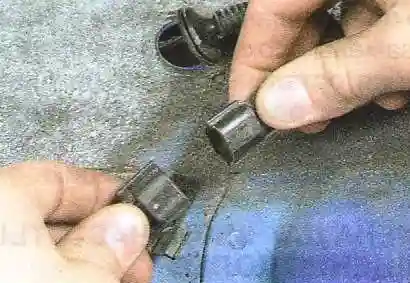

Разъедините колодку

Разъедините колодку

выведите жгут проводов из кронштейна

Выведите жгут проводов из кронштейна на балке задней подвески

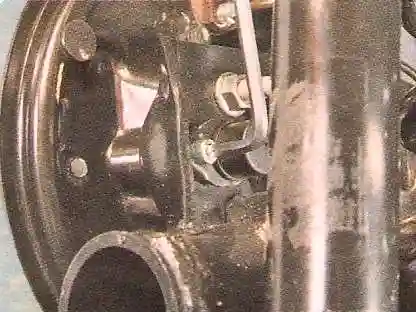

Выверните болт

Выверните болт

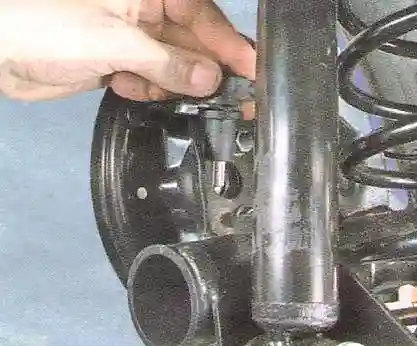

извлеките датчик из отверстия

Извлеките датчик из отверстия в кулаке и снимите его

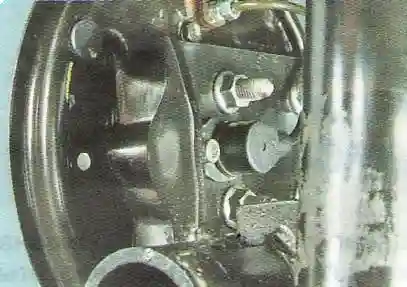

Установите детали в порядке, обратном снятию

Установите детали в порядке, обратном снятию

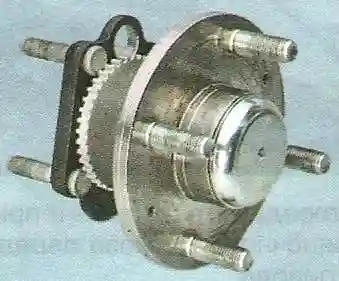

На ступице заднего колеса установлено задающее кольцо датчика частоты вращения колеса.

При повреждении или сильной коррозии этого кольца замените ступицу в сборе, так как узел неразборный.
