На автомобилях и автобусах ЗИЛ выпуска до 01.09.01 установлен был для привода стеклоочистителя электродвигатель 351.5205 и омыватель мод. 11.5208 с электронным блоком управления мод. БУС 1.92.3761, расположенным в кабине под панелью приборов с левой стороны от водителя рядом с рукояткой открытия капота.

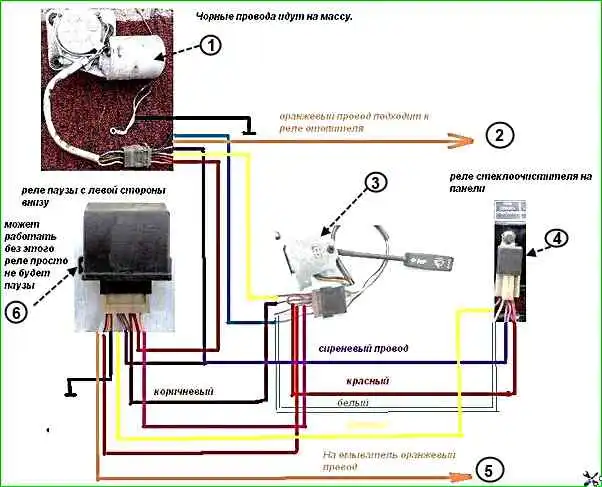

Рис. 1.Схема подключения стеклоочистителя.

Блок снабжен кнопочным переключателем с фиксацией положения для отключения автоматического режима управления без нарушения работы стеклоочистителя и стеклоомывателя.

О переходе блока в автоматизированный режим управления сигнализирует светодиодный индикатор, расположенный на его корпусе.

На блоке имеется рукоятка 6, поворот которой по часовой стрелке увеличивает, а против часовой - уменьшает паузу движения стеклоочистителя.

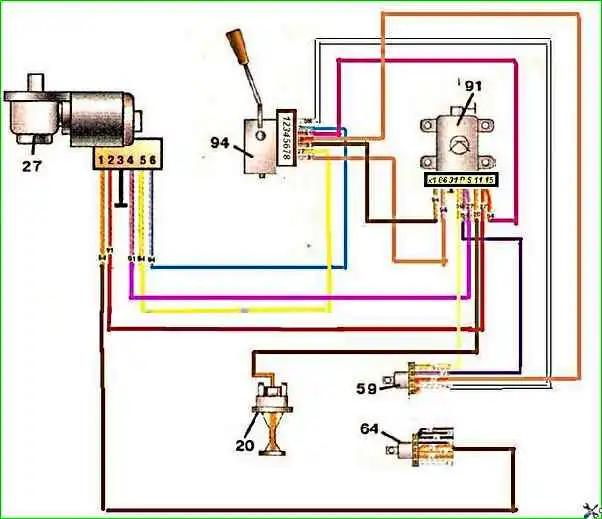

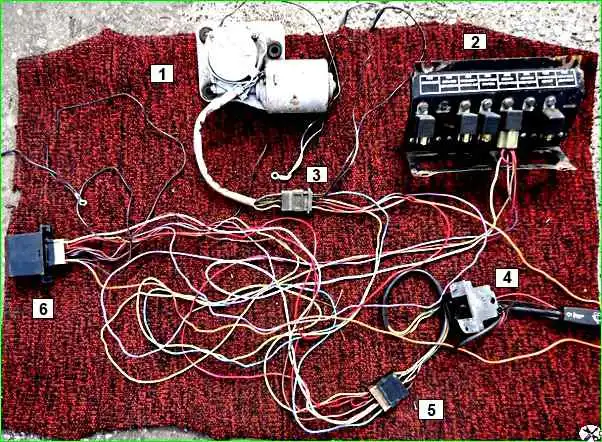

Рис.2. Монтажная схема стеклоочистителя

При включении электродвигателя омывателя стекла блок дозирует подачу омывающей жидкости при ходе щеток вверх.

Управление стеклоочистителем и омывателем осуществляется с помощью комбинированного переключателя.

Включение прерывистого режима и изменение продолжительности пауз работы стеклоочистителя производится правой рукояткой переключателя.

Продолжительность пауз, которые можно установить, составляют 5, 10, 15 и 20 секунд.

Рис. 3. Положения переключателя стеклоочистителя

Для включения прерывистого режима рукоятку нужно перевести в положение «III». При этом автоматически устанавливается минимальная продолжительность паузы 5 с.

Следует иметь ввиду, что после каждого перевода рукоятки в положение «III», щетки сразу производят один цикл очистки, а далее — через паузу.

Для того чтобы увеличить продолжительность паузы необходимо во время паузы кратковременно, не более чем на 2 с, перевести рукоятку в положение «0, причем можно делать это несколько раз подряд для получения необходимого значения паузы.

Чтобы сбросить установленную паузу, нужно рукоятку перевести в положении «0» на время более 2 с.

Переключение рукоятки из положений «0» или «III» следует производить при полном останове щеток в их исходном положении.

Если из положения «0» или «III» рукоятку перевести в нефиксированное положение после ее отпускания щетки сделают четыре хода и вернуться в исходное положение.

На автомобилях выпуска после 01.09.01 может быть установлен электронный блок ПРП2.МС-92.3762 управления работой стеклоочистителя. Этот блок установлен на всех автобусах.

В этом случае включение прерывистого режима и изменение продолжительности пауз работы стеклоочистителя производится только правой рукояткой комбинированного переключателя на рулевой колонке.

Продолжительность пауз, которые может установить по желанию водитель, составляют от 3 до 18 с.

Для включения прерывистого режима рукоятку нужно перевести в положение «III». При этом автоматически устанавливается максимальная продолжительность паузы - 18 с.

Следует иметь ввиду, что после каждого перевода рукоятки в положение «III», щетки сразу производят один цикл очистки, а далее — через паузу.

Получение паузы любой продолжительности в диапазоне от 3 до 18 с производится следующим образом:

  • 1. Перевести рычаг в положение «III», (щетки сразу производят один цикл очистки).
  • 2. По мере загрязнения стекла, необходимо перевести рычаг в положение (на время не более 2 с) и тут же вернуть в положение «III», (щетки сразу произведут один цикл очистки), а блок управления запомнит время паузы между этими двумя включениями щеток и далее будет воспроизводить ее автоматически.
  • 3. для дальнейшего уменьшения паузы нужно повторить операцию 2.
  • 4. Увеличение продолжительности пауз производится после отмены заданного режима паузы.

Чтобы отменить заданный режим паузы, нужно рукоятку перевести в одно из положений «0», «I» или «II» на время более 2 с, а затем установить желаемую паузу, выполнив операции по п.п. 1, 2.

Переключение рукоятки из положений 0 или III следует производить только при полном останове щеток в их исходном положении.

При включения режима «I стеклоочиститель работает без паузы на малой скорости очистки, на режиме II - с большой скоростью.

При кратковременном (менее 2 с) включения в нефиксированное положение «IV», в любом текущем положении рычага, происходит включение стеклоочистителя на пять циклов прохода щеток.

При этом в первых двух циклах производится автоматический полив ветрового стекла двумя дозами жидкости.

При длительном (более 2 с) удержании рычага в нефиксированное положение «IV» дозированный полив на стекло происходит автоматически при каждом движении щеток вверх.
