Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

Если трос ручника сильно вытянулся или заклинивает, то лучше заменить трос.

Если стояночная тормозная система не удерживает автомобиль на уклоне до 25% при перемещении рычага привода на 4–5 зубьев храпового устройства, стояночный тормоз необходимо отрегулировать.

Устанавливаем автомобиль на смотровую канаву или подъемник.

Вывешиваем заднюю ось автомобиля и опускаем рычаг привода стояночного тормоза в нижнее положение.

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

1. Придерживая регулировочную гайку ключом «на 13», таким же ключом ослабляем контргайку

2. Удерживая наконечник троса пассатижами, ключом «на 13» затягиваем регулировочную гайку.

Можно удерживать наконечник троса и в месте его соединения с пружиной, зажав ее конец пассатижами.

При этом полный ход рычага привода стояночного тормоза должен составлять 4–5 зубьев сектора храпового устройства.

При полностью опущенном рычаге колеса должны вращаться свободно, без заедания.

В этом положении затягиваем контргайку.

Для снятия переднего троса и рычага привода стояночной тормозной системы опускаем рычаг в нижнее положение.

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

3. Снимаем оттяжную пружину.

4. Двумя ключами «на 13» расконтриваем гайки.

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

5. Удерживая пассатижами наконечник переднего троса, высокой головкой «на 13» одновременно отворачиваем регулировочную гайку и контргайку.

6. Снимаем с наконечника переднего троса распорную втулку

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

7. Снимаем направляющую заднего троса.

8. Пассатижами вынимаем шплинт

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

9. Снимаем упорную шайбу

10. Отсоединяем передний трос от рычага привода стояночного тормоза.

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

11. В салоне крестообразной отверткой отворачиваем винт бокового крепления кожуха рычага

12. Откручиваем саморез заднего крепления.

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

13. Снимаем кожух рычага.

14. Снимаем уплотнительную прокладку.

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

15. Головкой «на 10» отворачиваем четыре болта крепления кронштейна рычага к полу.

16. Снимаем рычаг привода стояночного тормоза

Для снятия заднего троса привода стояночной тормозной системы отсоединяем его наконечники от рычагов ручного привода задних колодок (см. Замена задних тормозных колодок).

Снимаем направляющую заднего троса.

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

17. Сдвигаем защитный резиновый колпачок с наконечника оболочки троса.

18. Отверткой сдвигаем наконечник оболочки троса

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

19. Выводим его из отверстия кронштейна кузова.

20. Пассатижами разгибаем проушину кронштейна балки заднего моста

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

21. Выводим трос.

22. Ключом «на 10» отворачиваем два болта крепления держателя оболочки троса к тормозному щиту.

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

Регулировка и снятие узлов стояночной тормозной системы автомобиля ВАЗ-21213

23. Выводим наконечник троса из отверстия тормозного щита.

Таким же образом освобождаем другой конец заднего троса.

24. Снимаем задний трос привода стояночной тормозной системы

Устанавливаем трос в обратной последовательности.

Регулируем стояночную тормозную систему.

Повышение возможности регулировки стояночного тормоза

Повышение возможности регулировки стояночного тормоза

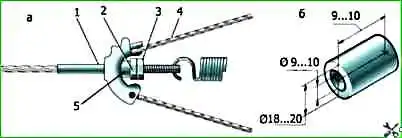

Если использован запас резьбы на наконечнике переднего троса стояночного тормоза (как показано на рис. а), можно подобрать отрезок подходящей трубки (рис. б) и надеть ее на наконечник под регулировочную гайку.

Теперь возможность регулировки увеличится.

Повышение возможности регулировки стояночного тормоза

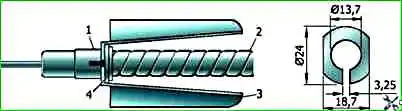

Шайба для крепления троса стояночного тормоза

Если стояночный тормоз перестал «держать», причиной могут оказаться разошедшиеся лапки кронштейна, удерживающего оболочку заднего троса.

В этом случае для фиксации оболочки троса в кронштейне можно применить шайбу с прорезью, которую следует вставить между кронштейном и втулкой оболочки.

Прорезь шайбы при этом должна быть направлена «против» прорези в кронштейне.
