Схема электрооборудования автомобиля Лада Калина

Большинство электрических цепей автомобиля защищено плавкими предохранителями.

Мощные потребители (обогрев заднего стекла, электростеклоподъемники дверей и т. д.) подключаются через реле

Большая часть реле предохранителей установлена в монтажном блоке реле и предохранителей, расположенном в салоне автомобиля

Реле и предохранители системы управления двигателем расположены в салоне в отдельных блоках.

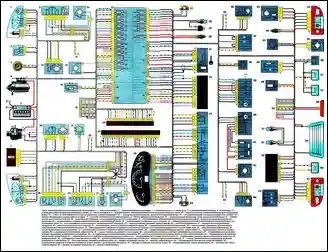

Схема электрооборудования Лада Калина
