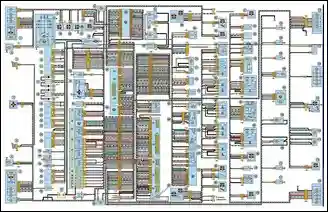

Схема электропроводки УАЗ Патриот выпуска до 2007г.

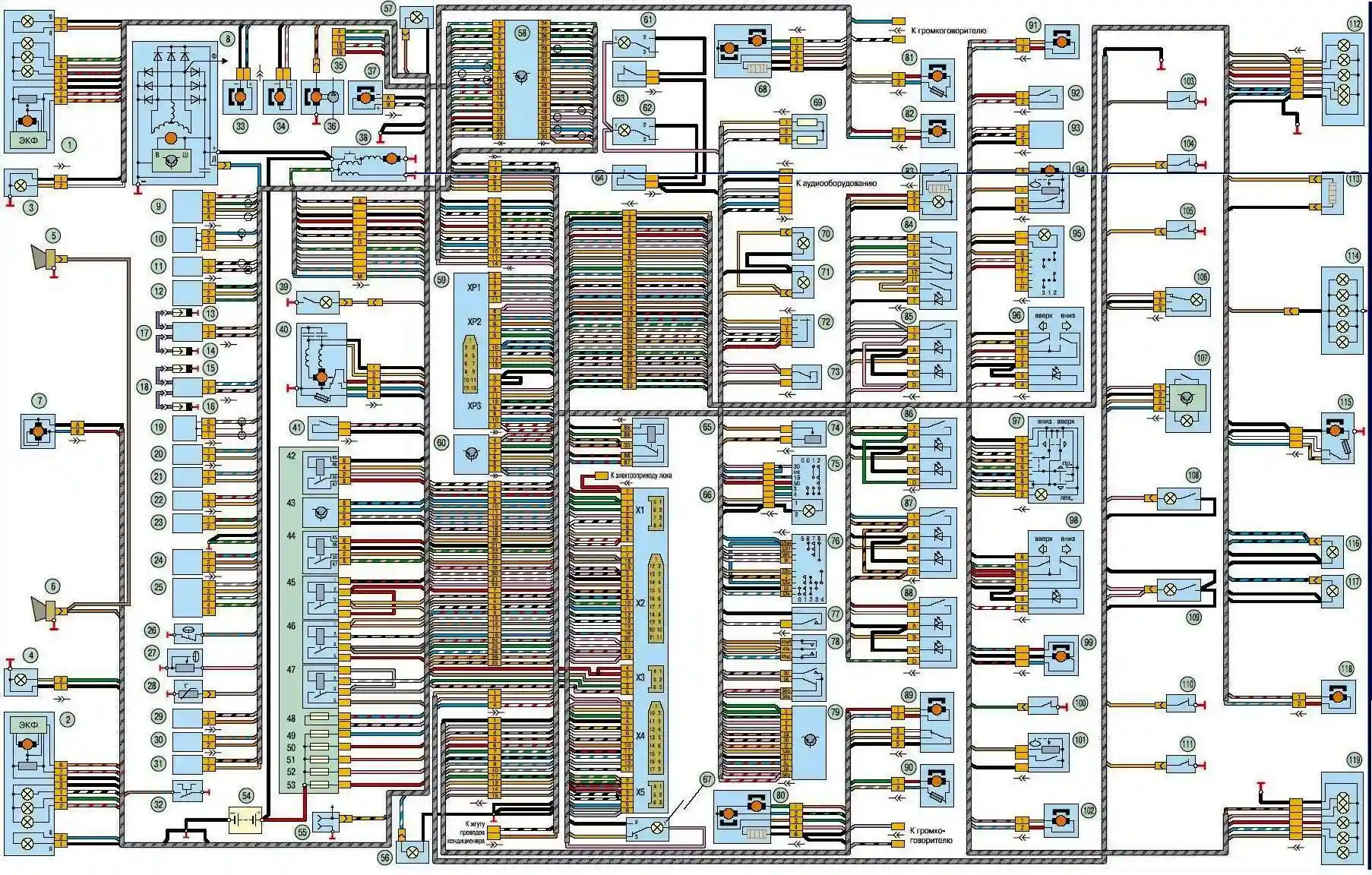

Электрооборудование автомобилей UAZ-Patriot выпуска до 2007 г: 1 2 — блок-фары: 3. 4 — противотуманные фары: 5, 6 — звуковые сигналы: 7 — электровентилятор системы охлаждения двигателя: 8 — генератор; 9 — датчик концентрации кислорода: 10 — датчик положения распределительного вала (датчик фазы); 11 —датчикдетонации; 12—регуляторхолостогохода; 13, 14,15, 16—свечизажигания; 17, 18—катушки зажигания; 19—датчик положения коленчатого вала: 20, 21, 22,23—топливные форсунки: 24—датчик положения дроссельной заслонки; 25 — датчик массового расхода воздуха: 26 — датчик сигнальной лампы аварийного падения давления масла: 27 — датчик указателя давления масла: 28, 30 — датчик температуры охлаждающей жидкости: 29 — датчик температуры воздуха: 31 — электромагнитный клапан адсорбера: 32 — датчик сигнальной лампы аварийного перегрева охлаждающей жидкости: 33, 34 — насосы омывателей ветрового стекла и стекла двери задка; 35 — колодка диагностики; 36 — электродвигатель водяного насоса: 37 — электродвигатель вентилятора отопителя: 38 — стартер; 39 — фонарь освещения подкапотного пространства; 40 — моторедуктор очистителя ветрового стекла; 41 — выключатель сигнальной лампы аварийного состояния тормозной системы: 42 — реле электровентилятора: 43 — реле включения омывателя стекла двери задка: 44 — реле стартера: 45 — реле системы управления двигателем; 46 — реле электробензонасоса; 47 — реле включения звуковых сигналов: 48, 49, 50, 51 52, 53 — штыревые предохранители; 54 — аккумуляторная батарея; 55 — розетка для переносной лампы; 56 — левый боковой указатель поворота; 57 — правый боковой указатель поворота; 58 — контроллер системы управления двигателем; 59 — комбинация приборов; 60 — блок управления моторедукторами замков дверей: 61, 62 — плафоны освещения вещевых ящиков: 63, 64 — магнитные выключатели плафонов освещения вещевых ящиков; 65 — реле переключения режимов отопителя: 66 — монтажный блок, расположенный в салоне автомобиля; 67 — плафон подсветки монтажного блока: 68 — зеркало заднего вида правое; 69 — добавочный резистор электродвигателя вентилятора отопителя; 70, 71 — лампы подсветки блока управления отопителем; 72 — переключатель скорости работы электродвигателя вентилятора отопителя; 73 — выключатель стоп-сигналов; 74 — регулятор длительности паузы работы стеклоочистителя: 75 — выключатель (замок) зажигания; 76 — переключатель очистителя и омывателя ветрового стекла и стекла двери задка; 77 — выключатель звуковых сигналов; 78 — переключатель указателей поворота и света фар: 79 — модуль управления светотехникой; 80 — зеркало заднего вида левое; 81 — электростеклоподъемник правой передней двери; 82 — моторедуктор замка правой передней двери: 83 — прикуриватель; 84 — выключатель аварийной сигнализации; 85 — выключатель обогрева зеркал заднего вида: 86 — переключатель отопителя; 87 — переключатель режимов работы дополнительного отопителя; 88 — выключатель обогревателя стекла двери задка; 89 — моторедуктор замка левой передней двери; 90 — электростеклоподъемник левой передней двери: 91 — моторедуктор замка правой задней двери; 92 — выключатель света заднего хода; 93 — датчик скорости; 94 — электробензонасос с датчиком уровня топлива правого бака; 95 — переключатель датчиков указателя уровня топлива; 96 — переключатель стеклоподъемника правой передней двери; 97 — пульт управления наружными зеркалами; 98 — переключатель стеклоподъемника левой передней двери; 99 — дополнительный отопитель кузова: 100 — выключатель контрольной лампы включения стояночного тормоза; 101 — датчик указателя уровня топлива левого бака; 102— моторедуктор замка левой задней двери; 103— выключатель освещения на стойке двери задка: 104, 105 — выключатели освещения на стойках правых дверей; 106 — задний плафон освещения салона; 107 — передний плафон освещения салона: 108, 109 — плафоны направленного света; 110, 111 — выключатели освещения на стойках левых дверей; 112 — фонарь на правом заднем крыле; 113— элемент обогревателя стекла двери задка; 114— фонарь дополнительного стоп-сигнала; 115— моторедуктор очистителя стекла двери задка; 116, 117 — фонари освещения номерного знака; 118 — моторедуктор замка двери задка: 119 — фонарь на заднем левом крыле
