Схема проводки вентилятора двигателя Авео Шевролет

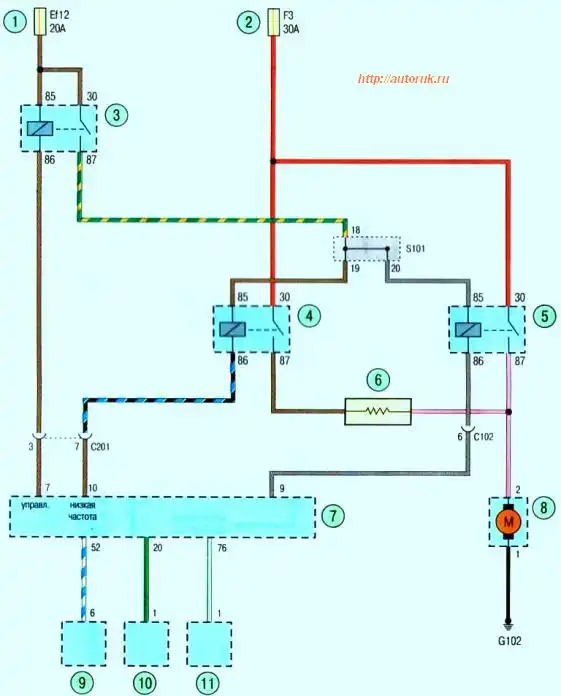

Схема 6. Вентилятор системы охлаждения двигателя 61251: 1, 2 — предохранители в панели приборов; 3 — главное реле; 4— реле низких оборотов вентилятора системы охлаждения; 5 — реле высоких оборотов вентилятора системы охлаждения; 6 — дополнительное сопротивление вентилятора системы отопления; 7 — электронный блок управления двигателем; 8— выключатель кондиционера; 9 — датчик давления в системе кондиционирования; 10— датчик температуры охлаждающей жидкости; 11 — вентилятор системы охлаждения
