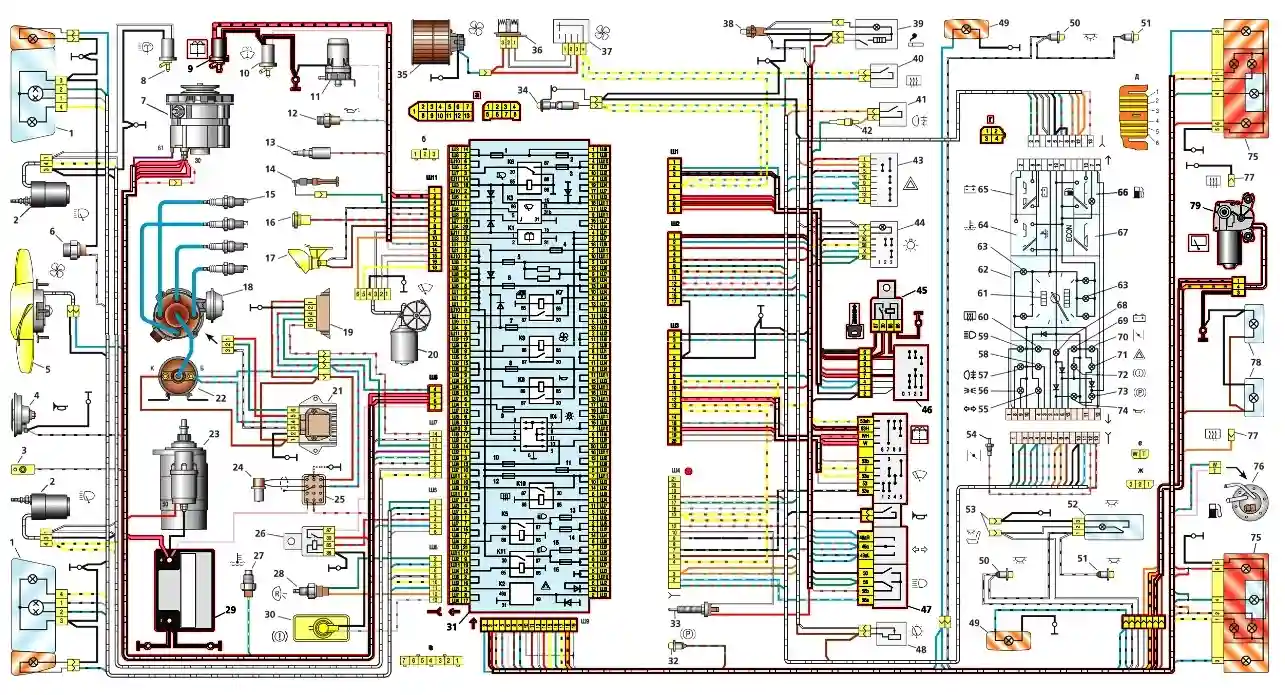

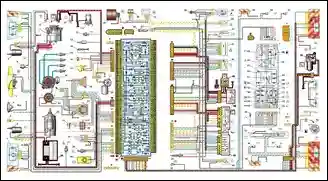

Схема ВАЗ-2108, ВАЗ-21083, ВАЗ-2109, ВАЗ-21093 и ВАЗ-21099 с панелью приборов 2108, с монтажным блоком типа 17.3722, годы выпуска 1988-1999
1 - блок-фара; 2 - моторедуктор очистителя фары*; 3 - выключатель подкапотной лампы; 4 - звуковой сигнал; 5 - электродвигатель вентилятора системы охлаждения двигателя; б - датчик включения электродвигателя вентилятора; 7 - генератор; 8 - электромагнитный клапан включения омыва фар*; 9 - электромагнитный клапан включения омыва заднего стекла (на ВАЗ-21099 не устанавливается); 10- электромагнитный клапан включения омыва ветрового стекла; 11 - электродвигатель омывателя стекол; 12-датчик контрольной лампы давления масла; 13 - электромагнитный клапан карбюратора; 14 - концевой выключатель карбюратора; 15 - свечи зажигания; 16 - штепсельная розетка для переносной лампы; 17 - подкапотная лампа; 18 - датчик-распределитель зажигания; 19 - блок управления электромагнитным клапаном карбюратора; 20 - моторедуктор очистителя ветрового стекла; 21 - коммутатор; 22 - катушка зажигания; 23 - стартер; 24-датчик верхней мертвой точки 1-го цилиндра**; 25 - колодка диагностики**; 26 - реле включения стартера; 27-датчик указателя температуры охлаждающей жидкости; 28 - выключатель света заднего хода; 29 - аккумуляторная батарея; 30 - датчик уровня тормозной жидкости; 31 - монтажный блок; 32 - выключатель контрольной лампы стояночного тормоза; 33 - выключатель стоп-сигнала; 34 - лампа освещения вещевого ящика; 35 - электродвигатель вентилятора отопителя; 36 - дополнительный резистор электродвигателя отопителя; 37 - переключатель вентилятора отопителя; 38 - лампа подсветки рычагов отопителя; 39 - прикуриватель; 40 - выключатель обогрева заднего стекла; 41 - выключатель заднего противотуманного света; 42 - предохранитель цепи противотуманного света; 43 - выключатель аварийной сигнализации; 44- выключатель наружного освещения; 45 - реле зажигания; 46 - выключатель зажигания; 47 - подрулевой переключатель; 48- выключатель освещения приборов; 49 - боковой указатель поворота; 50 - выключатель плафона на стойке передней двери; 51 - выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21О83 - не устанавливались); 52 - плафон; 53 - колодки для подключения к плафону индивидуального освещения салона; 54 - выключатель контрольной лампы воздушной заслонки карбюратора; 55 - контрольная лампа указателей поворота; 56 - контрольная лампа наружного освещения; 57 - контрольная лампа заднего противотуманного света; 58 - резервная контрольная лампа; 59 - контрольная лампа дальнего света фар; 60 - контрольная лампа обогрева заднего стекла; 61 - спидометр; 62 - комбинация приборов; 63 - лампы освещения комбинации приборов; 64 - указатель температуры охлаждающей жидкости; 65 - вольтметр; 66 - указатель уровня топлива с контрольной лампой резерва; 67 - эконометр; 68-лампа табло «STOP»; 69 - контрольная лампа заряда аккумуляторной батареи; 70 - контрольная лампа воздушной заслонки карбюратора; 71 - контрольная лампа аварийной сигнализации; 72 - контрольная лампа уровня тормозной жидкости; 73 - контрольная лампа стояночного тормоза; 74 - контрольная лампа давления масла; 75 - задний фонарь; 76 - датчик указателя уровня и резерва топлива; 77 - колодки для подключения к элементу обогрева заднего стекла; 78 - фонари освещения номерного знака; 79 - моторедуктор очистителя заднего стекла (на ВАЗ-21099 не устанавливались)
Порядок условной нумерации штекеров в колодках: а - монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров - порядок нумерации аналогичный); б - датчика-распределителя зажигания; в - коммутатора и блока управления электромагнитным клапаном карбюратора; г - блок-фар, очистителей фар и заднего стекла; ж - плафона освещения салона; е - датчика уровня топлива; д - задних фонарей (нумерация выводов по порядку сверху вниз)
~* Устанавливались на часть выпускаемых автомобилей. ** С 1995 г. не устанавливаются.
