Схема вентилятора системы охлаждения Авео Шевролет

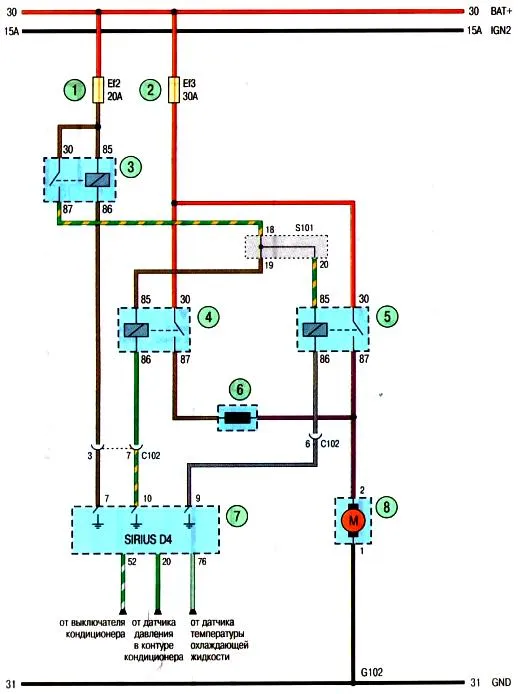

Схема. Вентилятор системы охлаждения с электронным блоком мод. SIRIUS D4 системы управления двигателем: 1,2— предохранители в моторном отсеке; 3 — главное реле; 4— реле низкой частоты вращения вентилятора системы охлаждения; 5 — реле высокой частоты вращения вентилятора системы охлаждения; 6 — дополнительное сопротивление вентилятора системы охлаждения;7— электронный блок управления двигателем: 8— вентилятор системы охлаждения двигателя
