Замена роликов привода вспомогательных агрегатов ВАЗ-2123

Состояние роликов натяжения ремня всегда нужно проверять при снятии либо при замене ремня приводов.

При покачивании и вращении роликов от руки не должны ощущаться люфты, заедания, а также шум в подшипниках роликов.

Во многих случаях шум при износе подшипника ролика наблюдается при заведенном двигателе.

Работу выполняем на смотровой яме или на подъемнике.

Снимаем ремень привода вспомогательных агрегатов. Для этого:

Снимаем брызговики моторного отсека.

1. Головкой на 13 ослабляем затяжку двух болтов крепления кронштейна натяжного ролика

Как заменить ролики приводов ВАЗ-2123

Как заменить ролики приводов ВАЗ-2123

2. Головкой на 13 вращаем регулировочный болт против часовой стрелки и ослабляем ремень.

Как заменить ролики приводов ВАЗ-2123

Как заменить ролики приводов ВАЗ-2123

3. Снимаем ремень

4. При установке ремня нужно учитывать, что при установке на шкив компрессора, ремень должен располагаться ближе к внутреннему краю шкива

Как заменить ролики приводов ВАЗ-2123

Как заменить ролики приводов ВАЗ-2123

5. Поддеваем плоской отверткой защитную крышку подшипника натяжного ролика

6. Снимаем защитную крышку

Как заменить ролики приводов ВАЗ-2123

Как заменить ролики приводов ВАЗ-2123

7. Головкой на 17 отворачиваем гайку крепления натяжного ролика

8. Снимаем ролик с кронштейна

Как заменить ролики приводов ВАЗ-2123

Как заменить ролики приводов ВАЗ-2123

9. Чтобы снять сам кронштейн, снимаем дистанционную втулку ролика

10. Извлекаем тарельчатую шайбу

Как заменить ролики приводов ВАЗ-2123

Как заменить ролики приводов ВАЗ-2123

11. Головкой на 13 отворачиваем три гайки крепления кронштейна к крышке привода газораспределительного механизма

12. Снимаем со шпилек кронштейн

Как заменить ролики приводов ВАЗ-2123

Как заменить ролики приводов ВАЗ-2123

13. Вынимаем ось ролика из отверстия в кронштейне

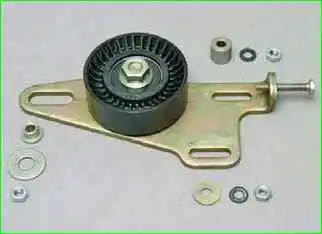

14. Детали крепления кронштейна натяжного ролика

Чтобы снять опорный ролик:

Как заменить ролики приводов ВАЗ-2123

Как заменить ролики приводов ВАЗ-2123

15. Поддеваем отверткой защитную крышку ролика

16. Снимаем ее

Как заменить ролики приводов ВАЗ-2123

Как заменить ролики приводов ВАЗ-2123

Головкой на 17 отворачиваем болт крепления ролика

Снимаем ролик

Как заменить ролики приводов ВАЗ-2123

Как заменить ролики приводов ВАЗ-2123

Как заменить ролики приводов ВАЗ-2123

Снимаем тарельчатую шайбу

Вынимаем болт

Извлекаем дистанционную втулку

Устанавливаем ролик в обратной последовательности
