Очиститель ветрового стекла автомобиля Лада Приора

 Узел очистителя ветрового стекла состоит из моторедуктора (электродвигателя с редуктором), рычагов и щеток.

Электродвигатель очистителя с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения.

Для защиты электродвигателя от перегрузок в очиститель установлен термобиметаллический предохранитель, а для уменьшения радиопомех служат конденсаторы и дроссели.

Очиститель работает в трех режимах:

I режим — прерывистый, обеспечивается электронным реле К6, установленным в монтажном блоке.

Это реле включает также моторедуктор очистителя (малую скорость) при включении омывателя ветрового стекла;

II режим — постоянный, с малой скоростью движения щеток;

III режим — постоянный, с высокой скоростью движения щеток.

Снятие, разборка и установка очистителя ветрового стекла

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Ремонт стеклоочистителя ветрового окна Лада Приора

Ремонт стеклоочистителя ветрового окна Лада Приора

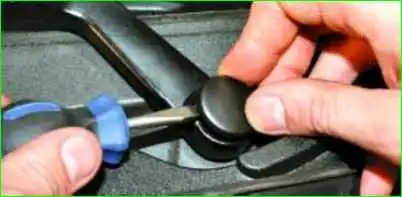

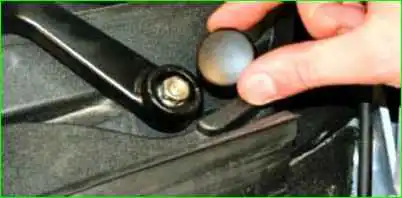

2. Подденьте отверткой декоративные заглушки гаек крепления рычагов стеклоочистителя

3. Снимите заглушки.

Ремонт стеклоочистителя ветрового окна Лада Приора

Ремонт стеклоочистителя ветрового окна Лада Приора

4. Ослабьте гайки крепления рычагов.

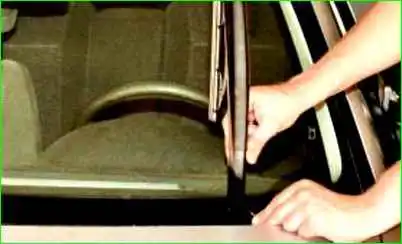

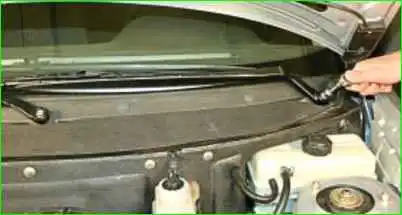

5. Закройте капот и аккуратно, подняв вверх рычаги и покачивая их вверх-вниз, чтобы не повредить лакокрасочное покрытие капота, сорвите рычаг со шлицев.

Ремонт стеклоочистителя ветрового окна Лада Приора

6. Опустите рычаги в исходное положение, откройте капот, окончательно отверните гайки крепления и снимите рычаги вместе со щетками.

Рычаги стеклоочистителей со стороны водителя и пассажира различаются по длине и поэтому невзаимозаменяемы.

Не перепутайте рычаги местами при установке их на автомобиль.

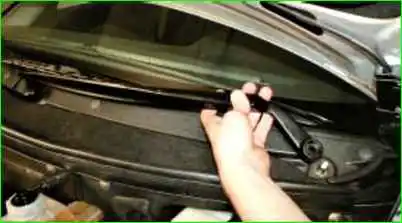

7. Снимите облицовки рамы ветрового стекла.

Ремонт стеклоочистителя ветрового окна Лада Приора

Ремонт стеклоочистителя ветрового окна Лада Приора

8. Отожмите фиксатор

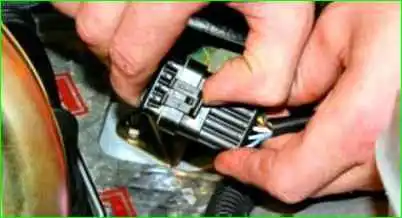

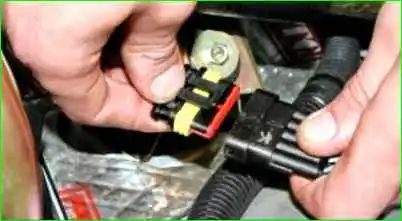

9. Разъедините колодку жгута проводов стеклоочистителя и переднего жгута проводов автомобиля.

Ремонт стеклоочистителя ветрового окна Лада Приора

Ремонт стеклоочистителя ветрового окна Лада Приора

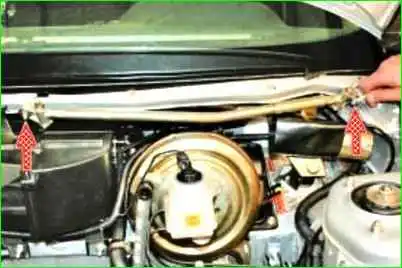

10. Выверните две гайки крепления трапеции стеклоочистителя

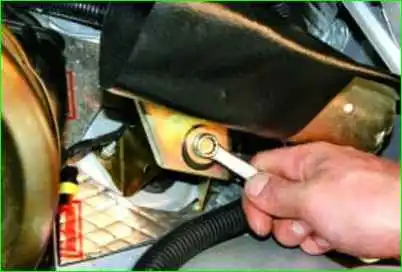

11. Выверните болт крепления кронштейна моторедуктора к кузову

Ремонт стеклоочистителя ветрового окна Лада Приора

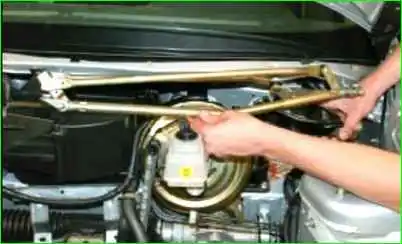

12. Снимите стеклоочиститель, слегка повернув его вверх

Ремонт стеклоочистителя ветрового окна Лада Приора

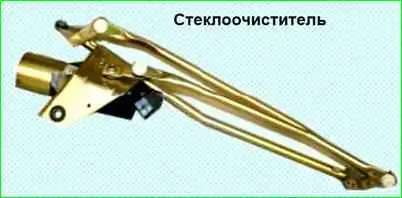

Так выглядит стеклоочиститель в сборе.

Ремонт стеклоочистителя ветрового окна Лада Приора

Ремонт стеклоочистителя ветрового окна Лада Приора

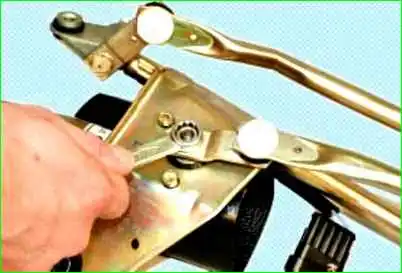

13. Отверните гайку крепления

14. Снимите поводок с валика моторедуктора.

Ремонт стеклоочистителя ветрового окна Лада Приора

Ремонт стеклоочистителя ветрового окна Лада Приора

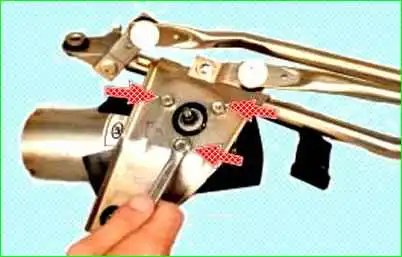

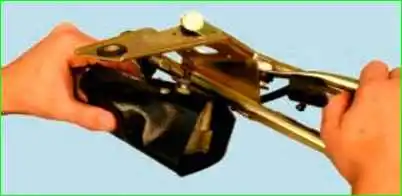

15. Выверните три болта крепления моторедуктора

16. Снимите его с кронштейна.

Ремонт стеклоочистителя ветрового окна Лада Приора

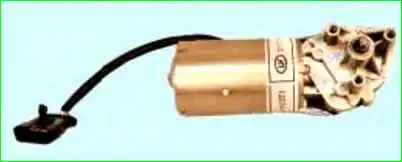

Так выглядит моторедуктор стеклоочистителя, снятый с кронштейна крепления.

Ремонт стеклоочистителя ветрового окна Лада Приора

Ремонт стеклоочистителя ветрового окна Лада Приора

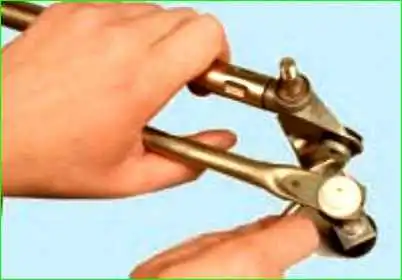

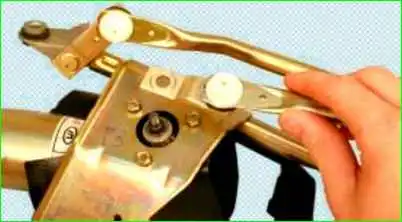

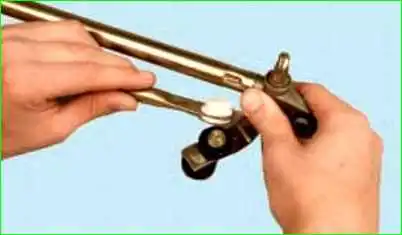

17. Снимите тягу с шарового шарнира кривошипа с одной стороны

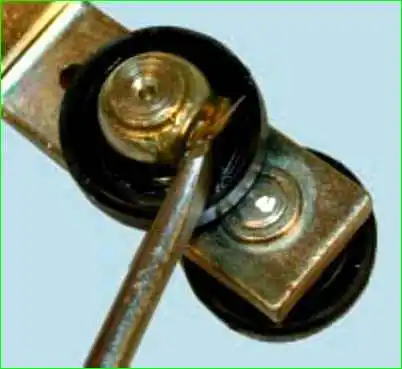

18. Подденьте отверткой…

Ремонт стеклоочистителя ветрового окна Лада Приора

Ремонт стеклоочистителя ветрового окна Лада Приора

19. …и снимите тягу с другой стороны кривошипа

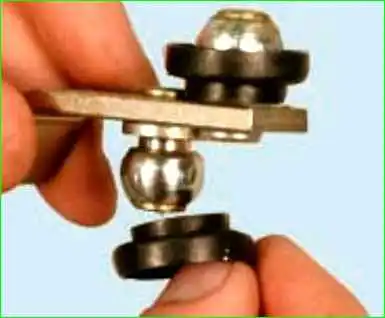

20. Замените потрескавшиеся или потерявшие эластичность сальники шаровых шарниров.

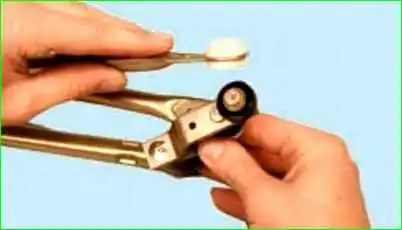

21. Заложите новую консистентную смазку в шарниры трапеции стеклоочистителя.

Ремонт стеклоочистителя ветрового окна Лада Приора

22. Соберите и установите стеклоочиститель в порядке, обратном снятию.

Возможные неисправности стеклоочистителя

Эл. Двигатель очистителя не работает, биметаллический предохранитель не срабатывает и не перегорает предохранитель F11 в монтажном блоке

Повреждены провода питания моторедуктора или окисление контактов разъемов - Проверьте провода, зачистите контакты разъемов

Поврежден переключатель очистителя - Замените переключатель

Зависание щеток электродвигателя, сильное загрязнение коллектора - Проверьте положение щеток и очистите коллектор

Обрыв провода в обмотке якоря электродвигателя - Замените моторедуктор

Электродвигатель не работает, срабатывает биметаллический предохранитель или перегорает предохранитель F11 в монтажном блоке

Щетки примерзли к стеклу - Отведите щетки от стекла

В механизм попал посторонний предмет - Проверьте механизм

Короткое замыкание в обмотке якоря электродвигателя - Замените моторедуктор

Электродвигатель не работает в прерывистом режиме

Поврежден переключатель очистителя - Замените переключатель

Повреждено реле очистителя - Замените реле

Щетки не возвращаются в парковое положение

Повреждено реле очистителя - Замените реле очистителя

Плохое прижатие контактных лепестков концевого выключателя к шестерне моторедуктора - Подогните контактные лепестки концевого выключателя

Загрязнение контактов концевого выключателя в моторедукторе - Зачистите контакты

Не подается напряжение постоянного питания на колодку подключения моторедуктора - Определите причину неисправности и устраните

Электродвигатель очистителя работает, но щетки не перемещаются

Поломаны зубъя шестерни моторедуктора - Замените моторедуктор

Слабое крепление кривошипа на оси шестерни моторедуктора - Затяните гайку крепления кривошипа.
