Диагностический датчик кислорода (ДДК)

 Система управления двигателем ЕВРО-5 Нива Шевроле

Для снижения содержания углеводородов, окиси углерода и окислов азота в отработавших газах используется каталитический нейтрализатор.

Нейтрализатор окисляет углеводороды и окись углерода, в результате чего они преобразуются в водяной пар и углекислый газ. Нейтрализатор также восстанавливает азот из окислов азота.

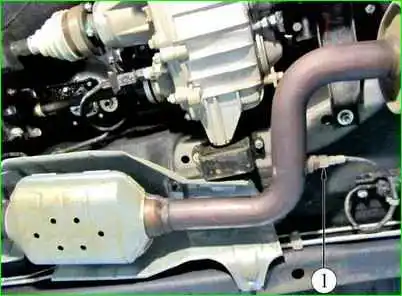

Контроллер следит за окислительно-восстановительными свойствами нейтрализатора, анализируя сигнал диагностического датчика кислорода, установленного после нейтрализатора.

Система управления двигателем ЕВРО-5 Нива Шевроле

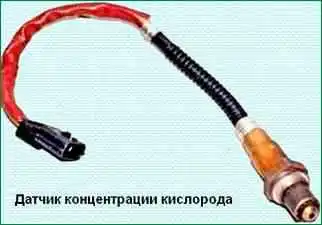

ДДК работает по тому же принципу, что и УДК. УДК генерирует сигнал, указывающий на присутствие кислорода в отработавших газах на входе в нейтрализатор.

Сигнал, генерируемый ДДК, указывает на присутствие кислорода в отработавших газах после нейтрализатора. Если нейтрализатор работает нормально, показания ДДК будут значительно отличаться от показаний УДК.

Выходной сигнал прогретого диагностического датчика кислорода при работе в режиме обратной связи, при исправном нейтрализаторе в установившемся режиме должен находится в диапазоне от 590 до 750 мВ и не должен повторять сигнал УДК.

При возникновении неисправности цепей или самого диагностического датчика кислорода контроллер заносит в свою память ее код и включает сигнализатор, сигнализируя о наличии неполадки.

Требования к техническому обслуживанию и процедура замены ДДК не отличаются от описанных выше для УДК.

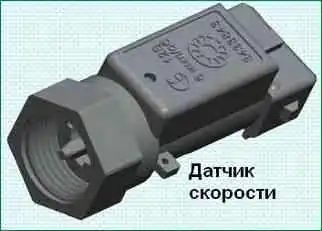

Датчик скорости автомобиля

Система управления двигателем ЕВРО-5 Нива Шевроле

выдает импульсный сигнал, который информирует контроллер о скорости движения автомобиля.

Система управления двигателем ЕВРО-5 Нива Шевроле

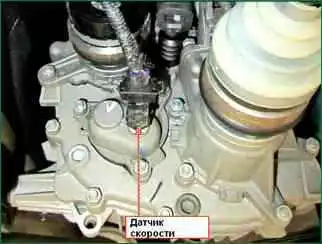

ДСА установлен на входном валу раздаточной коробки.

При вращении ведущих колес ДСА вырабатывает 6 импульсов на метр движения автомобиля. Контроллер определяет скорость автомобиля по частоте следования импульсов.

При неисправности цепей ДСА контроллер заносит в свою память ее код и включает сигнализатор.

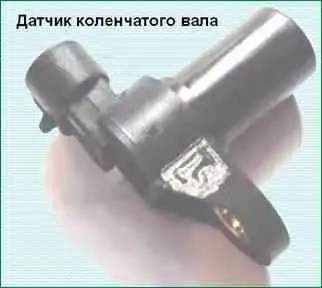

Датчик положения коленчатого вала

Система управления двигателем ЕВРО-5 Нива Шевроле

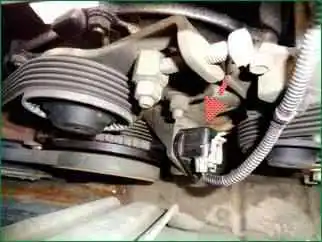

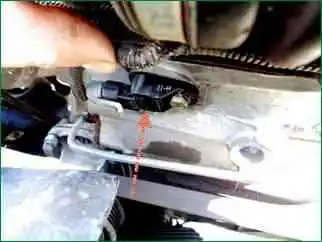

установлен на крышке привода распределительного вала на расстоянии около 1±0,4 мм от вершины зубца задающего диска, закрепленного на коленчатом валу двигателя.

 Система управления двигателем ЕВРО-5 Нива Шевроле

Задающий диск объединен со шкивом привода генератора и представляет собой зубчатое колесо с 58 зубьями, расположенными с шагом 6°, и "длинной" впадиной для синхронизации, образованной двумя пропущенными зубьями.

При совмещении середины первого зуба зубчатого сектора диска после "длинной" впадины с осью ДПКВ коленчатый вал двигателя находится в положении 114° (19 зубьев) до верхней мертвой точки 1-го и 4-го цилиндров.

При вращении задающего диска изменяется магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.

Контроллер определяет положение и частоту вращения коленчатого вала по количеству и частоте следования этих импульсов и рассчитывает фазу и длительность импульсов управления форсунками и катушкой зажигания.

Провода ДПКВ защищаются от помех экраном, замкнутым на массу.

При возникновении неисправности в цепи датчика положения коленчатого вала двигатель перестает работать, контроллер заносит в свою память код неисправности и включает сигнализатор.

Система управления двигателем ЕВРО-5 Нива Шевроле

Датчик фаз

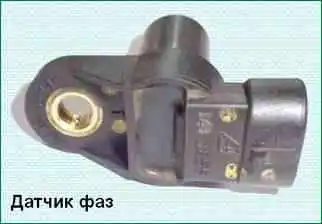

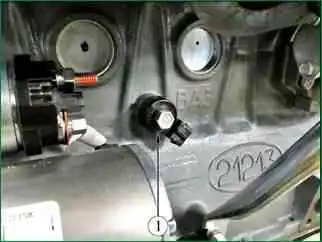

устанавливается на приливе головки блока цилиндров.

 Система управления двигателем ЕВРО-5 Нива Шевроле

Принцип действия датчика основан на эффекте Холла.

На распределительном валу двигателя есть специальный штифт. Когда штифт проходит напротив торца датчика, датчик выдает на контроллер импульс напряжения низкого уровня (около 0 В), что соответствует положению поршня 1-го цилиндра в такте сжатия.

Сигнал датчика фаз используется контроллером для организации последовательного впрыска топлива в соответствии с порядком работы цилиндров двигателя.

При возникновении неисправности цепей или самого датчика фаз контроллер заносит в свою память ее код и включает сигнализатор.

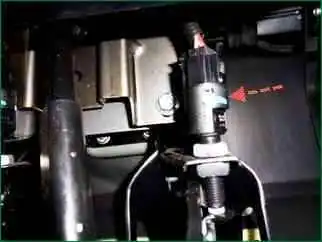

Выключатель сигнала торможения

Выключатель входит в состав узла педали тормоза и предназначен для подачи на контроллер ЭСУД соответствующих сигналов о нажатии /отпускании водителем педали тормоза.

Система управления двигателем ЕВРО-5 Нива Шевроле

В системах управлением дроссельной заслонкой по проводам (Е-газ) сигналы выключателя педали тормоза играют важную роль, поскольку используются функцией безопасности ПО контроллера ЭСУД.

По этой причине очень важно обеспечить, чтобы выключатель сигнала тормоза всегда находился в рабочем состоянии.

В случае несоответствия его функциональной характеристики переключения, например, при самопроизвольном изменении значений регулировок, указанных в инструкции (из-за вибраций педали тормоза, износа выключателя и блока педалей), двигатель автомобиля может переходить в аварийный режим работы с принудительно уменьшенной мощностью.

 Система управления двигателем ЕВРО-5 Нива Шевроле

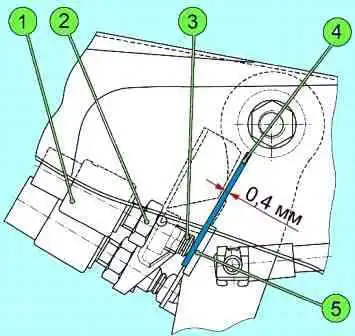

Величина регулировочного зазора выключателя должна быть в пределах 0,4±0,1 мм (рис. 22).

Выключатель сигнала торможения имеет две группы контактов.

Первая группа контактов коммутирует напряжение с клеммы "15" выключателя зажигания, вторая – напряжение с клеммы "30" выключателя зажигания, поступающее на питание лампы стоп-сигнала. Оба эти сигнала поступают на контроллер ЭСУД.

В состоянии отпущенной педали тормоза контакты первой группы должны быть нормально замкнуты, а контакты второй – нормально разомкнуты.

При неисправности выключателя сигнала торможения контроллер заносит в свою память ее код и включает сигнализатор. Код неисправности также заносится при неправильной регулировке зазора (0,4 ± 0,1 мм) между головкой подвижного штока 3 и корпусом выключателя 1

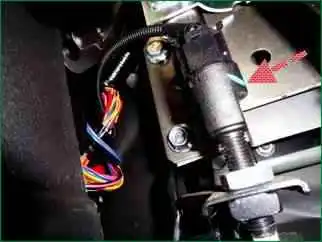

Выключатель сигнала положения педали сцепления

Выключатель входит в состав узла педали сцепления и предназначен для подачи на контроллер ЭСУД сигнала о нажатой педали сцепления.

Система управления двигателем ЕВРО-5 Нива Шевроле

Выключатель имеет одну группу контактов, коммутирующую напряжение с клеммы "15" выключателя зажигания.

При нажатой педали сцепления контакты разомкнуты. Сигнал выключателя положения педали сцепления используется программное обеспечение контроллера ЭСУД для улучшения ездовых характеристик автомобиля.

При неисправности ВСППС контроллер заносит в свою память ее код и включает сигнализатор.

 Система управления двигателем ЕВРО-5 Нива Шевроле

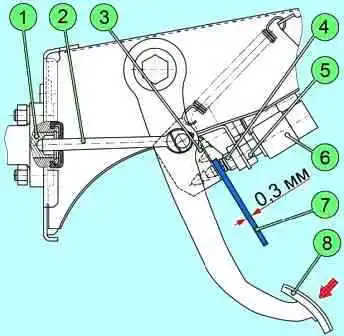

Величина регулировочного зазора должна быть в пределах 0,3±0,1 мм (рисунок 24).
