Идентификационный номер автомобиля (VIN)

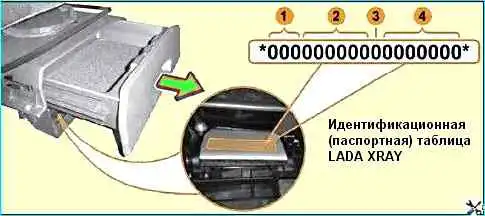

VIN-номер автомобиля LADA XRAY (рис. 1), расположен под передним пассажирским сиденьем. Для его считывания необходимо полностью выдвинуть подвижную часть вещевого ящика.

 Считывание VIN-номера автомобиля Хрей

1 – Буквы по международным стандартам обозначают код завода-изготовителя.

2 – Цифры обозначают модель автомобиля.

3 – Буква латинского алфавита (или цифра) обозначает модельный год выпуска автомобиля.

4 – Цифры обозначают номер шасси (для легкового автомобиля соответствующий номеру кузова).

В соответствии с Решением комиссии Таможенного союза от 15 июня 2011 года № 711 модельный год определен как условный год, указываемый изготовителем (как правило, следующий за фактическим годом выпуска транспортного средства).

В ОАО «АВТОВАЗ» начало модельного года установлено с 1 июля календарного года.

Таким образом, с 1 января по 30 июня модельный год соответствует фактическому году выпуска автомобиля, а с 1 июля по 31 декабря соответствует следующему за фактическим годом выпуска автомобиля

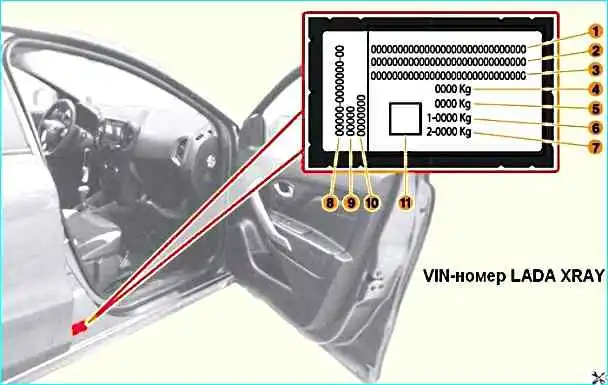

Идентификационная (паспортная) табличка Хрей

Идентификационная (паспортная) табличка

Модель, номер автомобиля, модель двигателя, весовые данные, номер для запасных частей, варианты исполнения, комплектации указаны в сводной табличке заводских данных (рис. 2), расположенной на правой стойке, внизу, в районе порога.

1 – Наименование изготовителя ОАО «АВТОВАЗ» (AVTOVAZ).

2 – Номер одобрения типа транспортного средства. В полном виде он приводится в паспорте транспортного средства.

3 – Идентификационный номер автомобиля VIN.

4 – Технически допустимая максимальная масса транспортного средства.

5 – Технически допустимая максимальная масса автопоезда.

6 – Технически допустимая максимальная осевая масса на переднюю ось.

7 – Технически допустимая максимальная осевая масса на заднюю ось.

8 – Обозначение автомобиля.

9 – Обозначение двигателя.

10 – Номер для запасных частей. Номер для запасных частей соответствует порядковому номеру выхода автомобиля с конвейера.

При заказе запасных частей необходимо ссылаться на информацию, которая содержится на идентификационной (паспортной) табличке.

11 – Знак обращения на рынке.

Общие технические характеристики автомобиля

Технические характеристики

Габаритные размеры, мм:

- длина 4165

- ширина 1764

- высота (при снаряженной массе) 1570

База автомобиля, мм 2592

Колея передняя, мм 1484 (R15”) – 1492 (R16”)

Колея задняя, мм 1524 (R15”) – 1532 (R16”)

Передний свес, мм 834

Задний свес, мм 739

Угол въезда/съезда (при полной нагрузке), град. 21/34

Дорожный просвет (при полной нагрузке) под картером двигателя, мм       ≥195

Объем багажного отделения, в пассажирском варианте/со сложенными задними сиденьями/со сложенными задним и передним пассажирским сиденьями, дм3 361/1207/1514

Масса снаряженная (без водителя), кг 1190 – 1250

Полная (разрешенная максимальная) масса автомобиля, кг 1650*

Масса прицепа с тормозами/ без тормозов, не более кг 800/600**

Емкость топливного бака, л 50

Размерность шин 195/65R15, 205/55R16

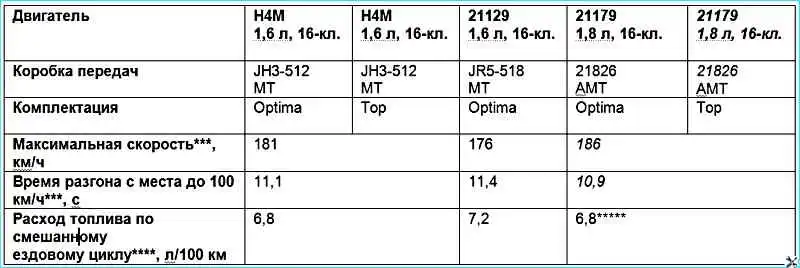

Двигатель



H4M

1,6 л, 16-кл.



H4M

1,6 л, 16-кл.



21129

1,6 л, 16-кл.



21179

1,8 л, 16-кл.



21179

1,8 л, 16-кл.



Коробка передач

JH3-512

МТ



JH3-512

МТ



JR5-518

МТ



21826

AМТ



21826

AМТ



Комплектация

Optima

Top

Optima

Optima

Top



Максимальная скорость***, км/ч

181

176

186

Время разгона с места до 100 км/ч***, с

11,1

11,4

10,9



Расход топлива по смешанному

ездовому циклу****, л/100 км

6,8

7,2

6,8*****

Примечания:

Допустимое отклонение габаритных размеров ±1%.

Допустимое отклонение массы автомобиля +3%. Нижний предел не ограничивается.

Допустимое отклонение максимальной скорости ±5%.

Допустимое отклонение времени разгона +6%.

Допустимое отклонение расхода топлива +10%.

* Mасса максимальной комплектации автомобиля с водителем.

** При условии оборудования транспортного средства сцепным устройством в соответствии с требованиями Правил ЕЭК ООН № 55-01.

Mасса автопоезда (автомобиль + прицеп с грузом) не может превышать 2405 кг.

*** Замеряются по специальной методике.

**** Получен при испытаниях на беговых барабанах. Служит только для сравнения различных моделей автомобилей и ЭКСПЛУАТАЦИОННОЙ НОРМОЙ НЕ ЯВЛЯЕТСЯ.

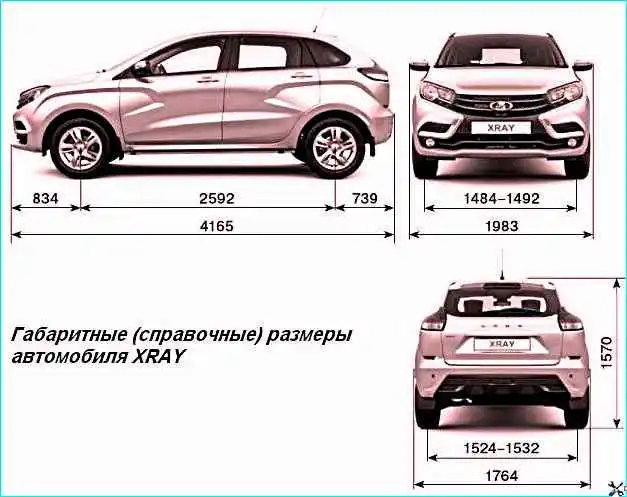

Габаритные (справочные) размеры автомобиля XRAY

Фактический расход топлива

Указанный расход топлива автомобиля в смешанном цикле определен в лабораторных условиях (с применением специального измерительного оборудования) в соответствии с требованиями ГОСТ Р 41.101-99 (Правила ЕЭК ООН

№ 101), служит для сравнения автомобилей различных автопроизводителей и ЭКСПЛУАТАЦИОННОЙ НОРМОЙ НЕ ЯВЛЯЕТСЯ!

Фактический расход топлива автомобиля может отличаться от заявленного производителем в силу воздействия на автомобиль различных объективных и субъективных факторов.

К таким факторам относятся: влажность, давление и температура окружающего воздуха, рельеф местности, характеристики дорожного покрытия, направления и скорость ветра, атмосферных осадков, фракционный состав используемого топлива, выбранные передачи КП, продолжительность работы системы кондиционирования салона, положение оконных стекол, давление воздуха в шинах, их размерность, марка и модель, масса перевозимого груза, включая водителя и пассажиров, наличие буксируемого прицепа, его полной массы и аэродинамического сопротивления, стиля вождения водителя (частота и интенсивность продольных и поперечных ускорений, средняя скорость движения автомобиля), наличие в автомобиле системы автозапуска (включая систему подогрева двигателя и/или салона автомобиля), обкатку нового автомобиля (для комплектации с функцией «Подсказчик переключения передач» на период обкатки автомобиля рекомендуется игнорировать требования «Подсказчика переключения передач»).

Также рекомендуется периодически (один раз в месяц/квартал) обнулять показания бортового компьютера автомобиля.

Вследствие продолжительной работы двигателя на холостом ходу (дорожная пробка, длительное время прогрева двигателя и т.д.) и малого пробега автомобиля происходит существенное увеличение показаний бортового компьютера, который рассчитывает средний расход топлива, исходя из учёта часового расхода двигателя и пройденного автомобилем пути (с момента последнего обнуления бортового компьютера).

Необходимость обнуления бортового компьютера и периодичность определяется лицом, эксплуатирующим автомобиль.

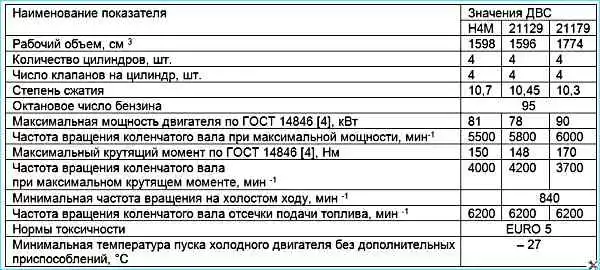

Технические характеристики ДВС

Наименование показателя



Значения ДВС

H4М

21129

21179

Рабочий объем, см3

1598

1596

1774



Количество цилиндров, шт.

4

4

4

Число клапанов на цилиндр, шт.

4

4

4

Степень сжатия

10,7

10,45

10,3

Октановое число бензина

95

Максимальная мощность двигателя

по ГОСТ 14846 [4], кВт

81

78

90



Частота вращения коленчатого вала

при максимальной мощности, мин-1

5500

5800

6000



Максимальный крутящий

момент по ГОСТ 14846 [4], Нм

150

148

170



Частота вращения коленчатого вала

при максимальном крутящем моменте, мин-1

4000

4200

3700



Минимальная частота вращения

на холостом ходу, мин-1



840



Частота вращения коленчатого вала

отсечки подачи топлива, мин-1

6200

6200

6200



Нормы токсичности

EURO 5

Минимальная температура пуска холодного двигателя

без дополнительных приспособлений, °С

– 27

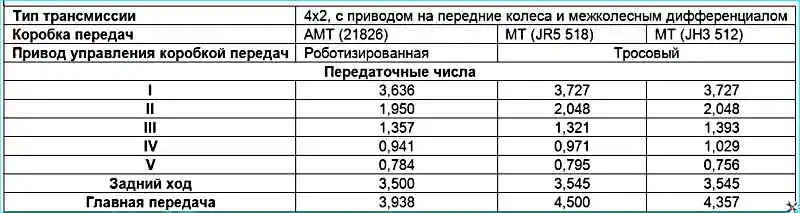

Технические характеристики КПП

Тип трансмиссии

4x2, с приводом на передние колеса и межколесным дифференциалом

Коробка передач

АМТ (21826)

МТ (JR5 518)

MT (JH3 512)

Привод управления коробкой передач

Роботизированная

Тросовый

Передаточные числа

I

3,636

3,727

3,727

II

1,950

2,048

2,048

III

1,357

1,321

1,393

IV

0,941

0,971

1,029

V

0,784

0,795

0,756

Задний ход

3,500

3,545

3,545

Главная передача

3,938

4,500

4,357

Массы ДВС и КПП

Агрегат

Масса, кг

ДВС



H4М

92,5

21129

105,4

21179

109,7

КПП



МТ (JH3 512)

33,0

МТ (JR5 518)

33,0

АМТ (21826)

33,1

Номинальные заправочные объёмы

Агрегат - Объём, л

Топливный бак - 50

Система смазки двигателя:

21129 (масляный картер литой) - 4,4 (4,1)*

21179 (масляный картер литой) - 4,4 (4,1)*

H4М - 4,7 (4,2)*

Система охлаждения двигателя и отопления салона**

21179/21129 - 7,0 (6,4)

H4М - 7,0 (6,3)

Коробка передач:

АМТ 21826 - 2,25

МТ JH3 512 / JR5 518 - 2,34

Система гидропривода сцепления и тормоза - 0,559

Система гидропривода тормозов (для комплектаций с АМТ) - 0,517

Бачок омывателя ветрового стекла - 4,7

Бачок расширительный (в комплектации с двигателем 21129) - 5,75 (max) – 5,35 (min)

Озонобезопасный фреон R134 «А» в системе кондиционирования - 0,475±20

* При первой заправке сухого двигателя (при смене масла и масляного фильтра).

** Не допускается применение смесей охлаждающих жидкостей разных марок.

Свечи зажигания

Двигатель

Свечи зажигания

Зазор, мм

21129







16-клапанный



АУ17ДВРМ

DR15YC-1

FR7DCU

Роберт Бош

Саратов

BRISK

BOSCH

1…1,15



21179

H4M

LZKAR7D-9

NGK

0,85…0,95

Лампы, применяемые на автомобиле

Место установки - Категория лампы

Фара*

Лампа дальнего света H1

Лампа ближнего света Н7

Лампа указателя поворота РY21W

Задний фонарь*

Лампа сигнала торможения и габаритного огня P21/5W

Лампа указателя поворота PY21W

Лампа света заднего хода W16W

Лампа противотуманной фары* H16

Лампа заднего противотуманного фонаря W21W

Лампа указателя поворота в наружном зеркале заднего вида WY5W

Лампа освещения номерного знака* W5W

Лампа плафона освещения вещевого ящика W5W

Лампа плафона освещения багажника W5W

Лампа плафона освещения порога передней двери W5W
