Reparaturen an Vordertüren umfassen den Austausch von Türelementen
Ausbau des Außenspiegels

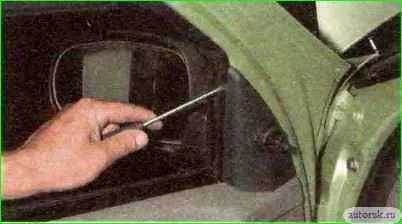

Hebeln Sie die Außenspiegelverkleidung mit einem Schlitzschraubendreher ab
Entfernen Sie das Futter
Entfernen Sie mit einer Zange die Verriegelungsklammer des Kugelgelenkgehäuses der Griffstange
Lösen Sie die drei Spiegelbefestigungsschrauben mit einem Kreuzschlitzschraubendreher

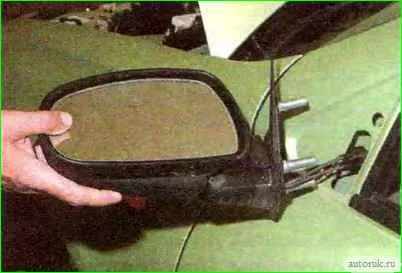

Entfernen Sie den Spiegel zusammen mit den Kabeln und dem Kugelgelenk
Montage des Außenspiegels in umgekehrter Reihenfolge
Vordertürverkleidung aus- und einbauen

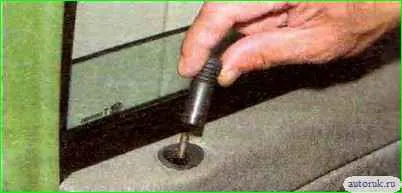

Schrauben Sie den Verriegelungsknopf mit der Hand ab.
Drehen Sie den inneren Griff so, dass die Schraube, mit der er am Hebel befestigt ist, zugänglich ist. Lösen Sie die Schraube mit einem Kreuzschlitzschraubendreher und entfernen Sie den Griff.
Hebeln Sie den Schalterblock mit einem Schraubendreher ab und drücken Sie dabei die Befestigungsriegel zusammen.
Wir nehmen es aus dem Loch in der Armlehne, klappen es wie auf dem Foto gezeigt auf und senken den Block in das entstandene Loch ab, damit er das Entfernen der Türverkleidung nicht behindert.
Lösen Sie mit einem Kreuzschlitzschraubendreher die beiden Schrauben für die untere Befestigung des Polsters.
Hebeln Sie den Stecker in der Armlehne mit einem Schraubendreher mit dünner Klinge heraus und entfernen Sie ihn aus dem Loch
Lösen Sie mit einem Kreuzschlitzschraubendreher die Schraube, mit der die Polsterung befestigt ist
Lösen Sie die Schraube, mit der die Polsterung in der Armlehnennische befestigt ist
Benutzen Sie Ihre Hände, um die Unterkante der Polsterung von der inneren Türverkleidung wegzubewegen und dabei den Widerstand der Kolben zu überwinden.
Wir entfernen die Oberkante des Polsters aus der Nut der inneren Glasdichtung und löten Heute entfernen wir die Polsterung von der Vordertür.
Lösen Sie bei Bedarf mit einem Kreuzschlitzschraubendreher die vier Schrauben, mit denen das energieabsorbierende Element der Tür befestigt ist, und entfernen Sie es.
Montieren Sie die Polsterung in umgekehrter Reihenfolge
Entfernen der Vordertürscheibe
Entfernen der Glasverkleidung
Installieren des Glases in der oberen Position
Lösen Sie mit einem 8-mm-Steckschlüssel die vier Schrauben, mit denen das Glas an den beiden Schiebern befestigt ist, und entfernen Sie das Glas
Ziehen Sie bei Bedarf die Schutzfolie vom Glashalter ab. Montieren Sie die Vordertürscheibe in umgekehrter Reihenfolge.
Entfernen des elektrischen Fensterhebers der Vordertür
Entfernen Sie die vordere Türscheibe.
Trennen Sie den Kabelanschluss vom Minuspol der Batterie.
Bevor Sie den Kabelblock des Fensterhebermechanismus vom Kabelblock des Schalterblocks trennen, rollen Sie das Verpackungsmaterial an der Verbindung der Blöcke ab und trennen Sie die Blöcke
Lösen Sie mit einem 10-mm-Steckschlüssel die 11 Muttern, mit denen der Fensterhebermechanismus befestigt ist.
Wir entfernen den Fensterhebermechanismus durch das untere Loch in der Innenverkleidung von der Tür.
Bauen Sie den Fensterhebermechanismus in umgekehrter Reihenfolge ein.
Um ein Klopfen an den Türen zu verhindern, decken wir die Verbindung der Pads mit weichem Material (Schaumgummi) ab.
Ausbau und Einbau des Außengriffs und Schlosses der Vordertür
Entfernen Sie die Vordertürverkleidung.
Lösen Sie mit einem Kreuzschlitzschraubendreher die Schraube, mit der die Basis des Innengriffs befestigt ist, und entfernen Sie ihn vom Befestigungsstift.
Biegen Sie die Kante des Schutzmaterials hinter der Türinnenverkleidung.
Mit einem Schraubendreher trennen wir die Stange vom Zylindermechanismus des Außengriffschlosses.
Auf die gleiche Weise trennen wir die Stange des Außengriffs.
Lösen Sie die Schraube, mit der der Außengriff befestigt ist, mit einem 8-mm-Steckschlüssel.
Verwenden Sie einen 8-mm-Steckschlüssel, um die Befestigungsmutter des Griffs zu lösen
Entfernen Sie den äußeren Griff.
Lösen Sie mit einem Kreuzschlitzschraubendreher die drei Schrauben, mit denen das Türschloss befestigt ist.
Bewegen Sie die rote Blockverriegelung nach oben und trennen Sie den Block vom Verriegelungsantrieb
Drücken Sie die Stangenverriegelung mit einem Schraubendreher heraus und drehen Sie sie dabei um ihre Achse.
Nachdem Sie die Stange des Innengriffs vom Schloss gelöst haben, entfernen Sie die Stange.
Wir entfernen das Vordertürschloss zusammen mit dem Verriegelungsantrieb und den Stangen durch die technologische Öffnung im Türinnenblech
In umgekehrter Reihenfolge installieren
Türbegrenzer aus- und einbauen
Entfernen Sie die Türverkleidung.
Um eine Beschädigung der Tür zu vermeiden, schwenken Sie sie nicht auf, nachdem Sie den Stopper entfernt haben.
Lösen Sie mit einem 13-mm-Steckschlüssel die Schraube, mit der der Begrenzer an der Karosseriesäule befestigt ist.
Lösen Sie mit einem 8-mm-Steckschlüssel die beiden Schrauben, mit denen der Begrenzer an der Tür befestigt ist
Entfernen Sie den Begrenzer aus dem inneren Hohlraum der Tür. Installieren Sie den Begrenzer in umgekehrter Reihenfolge und bedecken Sie ihn dann mit Fett
Ausbau und Einbau der Vordertür
Die Tür kann als Baugruppe (zusammen mit der darauf installierten Ausrüstung) entfernt werden.
Es ist bequemer, die Tür zu demontieren und zu montieren, wenn sie im Auto installiert ist.
Gleichzeitig ist die Gefahr einer Beschädigung des Lacks geringer. Für die Durchführung der Arbeiten ist ein Assistent erforderlich.
- 1. Entfernen Sie den Fensterheber.
- 2. Wir entfernen das Glas von der Tür.
- 3. Entfernen Sie den äußeren Türgriff.
- 4. Entfernen Sie das Türschloss.
Schrauben Sie die Mutter ab, mit der der Kabelbaum befestigt ist, und trennen Sie den Kabelbaumblock vom Türkabelbaumblock.
Lösen Sie die drei Riegel und entfernen Sie den Kabelbaumblock aus dem Türloch.
Trennen Sie den Kabelbaum von der inneren Türverkleidung und entfernen Sie den Kabelbaum durch das Loch in der Tür.
Entfernen Sie den Türstopper.
Während ein Helfer die Tür festhält, drehen Sie mit einem 13-mm-Schraubenschlüssel die Achse des unteren Scharniers heraus
Verwenden Sie denselben Schlüssel, um die obere Scharnierachse abzuschrauben und die Tür zu entfernen.
Nachdem Sie die Arbeitsflächen der Scharniere und Achsen mit Fett bedeckt haben, installieren und montieren Sie die Tür in umgekehrter Reihenfolge.
Um einen zuverlässigen Kontakt im Anschlussblock des Türkabelbaums zu gewährleisten, behandeln wir dessen Anschlüsse mit einem speziellen Mittel zur Reinigung und zum Schutz elektrischer Kontakte.
