Рабочая тормозная система – гидравлическая, двухконтурная (с диагональным разделением контуров), с регулятором давления 10, вакуумным усилителем 5 и индикатором недостаточного уровня тормозной жидкости в бачке

При отказе одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Тормозные механизмы передних колес 13 – дисковые (на автомобилях ВАЗ-21103, -21113 и - 2112 – вентилируемые), с однопоршневой плавающей скобой и сигнализатором износа тормозных накладок.

Тормозные механизмы задних колес 7 – барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном.

Устройство автоматической регулировки зазора расположено в колесном цилиндре.

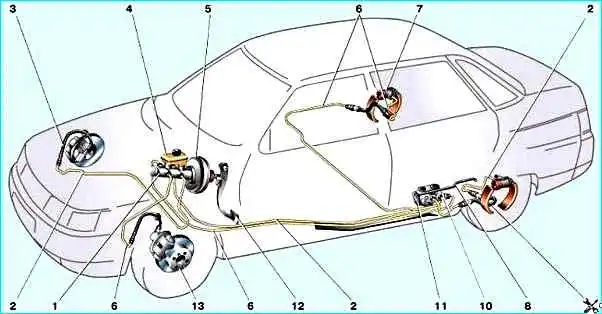

Конструкция тормозной системы автомобиля ВАЗ-2110

Главный тормозной цилиндр 1 крепится к корпусу вакуумного усилителя 5 на двух шпильках.

В отверстия в верхней части цилиндра на резиновых уплотнениях вставлен полупрозрачный полиэтиленовый бачок 4 с датчиком аварийного уровня жидкости.

На бачке нанесены метки максимального и минимального уровней жидкости.

В нижней части цилиндра ввернуты два винта, ограничивающие перемещение поршней. Винты уплотнены медными прокладками.

В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины, также уплотненная медной прокладкой.

Поршни в главном цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие правый передний и левый задний тормозные механизмы, а тот, что ближе к заглушке – левый передний и правый задний.

Уплотнительные резиновые кольца высокого давления (манжеты) главного тормозного цилиндра и задних колесных цилиндров взаимозаменяемы (номинальный диаметр – 20,64 мм).

Уплотнительное кольцо низкого давления – с проточкой, установлено на поршне, контактирующем со штоком вакуумного усилителя.

Вакуумный усилитель 5 расположен между педальным узлом и главным тормозным цилиндром 1 и крепится к кронштейну педального узла на двух шпильках.

Усилитель – неразборной конструкции, при выходе из строя его следует заменить.

Простейшая проверка исправности усилителя: на автомобиле с заглушенным двигателем несколько раз нажимаем на педаль тормоза и, удерживая педаль нажатой, запускаем двигатель.

При исправном усилителе с началом работы двигателя педаль должна уйти вперед.

Отказ в работе или недостаточная эффективность вакуумного усилителя могут быть также вызваны негерметичностью шланга, отбирающего вакуум от впускного коллектора.

Регулятор давления задних тормозов 10 крепится двумя болтами к кронштейну в левой задней части кузова.

Один из этих болтов (передний) также крепит вильчатый кронштейн рычага привода регулятора давления 11.

За счет овальности отверстий для его крепления кронштейн вместе с рычагом можно перемещать относительно регулятора давления, изменяя усилие, с которым рычаг действует на поршень регулятора.

С увеличением нагрузки на заднюю ось автомобиля упругий рычаг также нагружается, передавая усилие на поршень регулятора давления.

При нажатии на педаль тормоза давление жидкости стремится выдвинуть поршень наружу, чему препятствует усилие со стороны упругого рычага.

Когда система приходит в равновесие, клапан, расположенный в регуляторе, изолирует задние тормозные цилиндры от главного тормозного цилиндра, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним.

При увеличении нагрузки на заднюю ось, когда сцепление задних колес с дорогой улучшается, регулятор обеспечивает большее давление в колесных цилиндрах и наоборот – с уменьшением нагрузки давление падает.

В корпусе регулятора имеется отверстие, закрытое заглушкой.

Подтекание тормозной жидкости из этого отверстия говорит о негерметичности уплотнительных колец регулятора.

Плавающая скоба переднего тормоза включает в себя суппорт и колесный цилиндр, которые стянуты между собой двумя болтами.

Двумя другими болтами скоба крепится к пальцам, установленным в отверстиях направляющей колодок.

В эти отверстия закладывается смазка. Между пальцами и направляющей колодок установлены резиновые защитные чехлы.

К пазам направляющей поджаты пружинами тормозные колодки.

Внутренняя колодка имеет сигнализатор износа накладок.

В цилиндре установлен поршень с уплотнительным резиновым кольцом прямоугольного сечения.

За счет упругости этого кольца поддерживается постоянный оптимальный зазор между тормозными колодками и диском.

Тормозные диски – чугунные.

Минимально допустимая толщина диска при износе – 17,8 мм для вентилируемых дисков и 10,8 мм – для невентилируемых, максимальное биение по внешнему радиусу – 0,15 мм.

Задние колесные тормозные цилиндры снабжены устройством для автоматического поддержания зазора между колодками и барабаном.

Основной элемент устройства – стальное пружинное разрезное кольцо, установленное на поршне с осевым зазором 1,25-1,65 мм.

Упорные кольца (по два на цилиндр) вставлены с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не менее 35 кгс, что превышает усилие стяжных пружин тормозных колодок.

При износе тормозных накладок упорные кольца под действием поршней сдвигаются на величину износа.

В случае повреждения зеркала поршней под действием механических примесей, попавших в тормозную жидкость или образовавшихся под действием коррозии (наличие воды в тормозной жидкости), кольца могут "закиснуть" в цилиндре и один или даже оба поршня потеряют подвижность.

Цилиндры в этом случае необходимо заменить.

Привод стояночной тормозной системы – механический, тросовый, на задние колеса.

Он состоит из рычага, регулировочной тяги, уравнителя двух тросов, рычага привода колодок и распорной планки.

Возможные неисправности тормозной системы и методы устранения

- Причина неисправности

Метод устранения

Увеличенный рабочий ход педали тормоза:

- Утечка тормозной жидкости из колесных цилиндров

Замените вышедшие из строя детали колесных цилиндров, промойте и просушите колодки, диски и барабаны, прокачайте систему гидропривода

- Воздух в тормозной системе

Удалите воздух из системы

- Повреждены резиновые уплотнительные кольца в главном тормозном цилиндре

Замените кольца и прокачайте систему

- Повреждены резиновые шланги гидропривода тормозов

Замените шланги и прокачайте систему

- Повышенное биение тормозного диска (более 0,15 мм)

Прошлифуйте диск; если толщина диска менее 10,8 мм, замените его

- Утечка жидкости через уплотнительные кольца толкателя регулятора давления

Замените уплотнительные кольца

Недостаточная эффективность торможения:

Замасливание накладок колодок тормозных механизмов

Зачистите накладки металлической щеткой, применяя теплую воду с моющими средствами.

Устраните причину попадания жидкости или смазки на тормозные колодки

- Заклинивание поршней в колесных цилиндрах

Устраните причины заклинивания, поврежденные детали замените, прокачайте систему

- Полный износ накладок тормозных колодок

Замените тормозные колодки

- Перегрев тормозных механизмов

Немедленно остановитесь и дайте остынуть тормозным механизмам

- Применение колодок с несоответствующими накладками

Применяйте колодки только рекомендуемые заводом-изготовителем

- Неправильная регулировка регулятора давления

Отрегулируйте привод регулятора давления

- Потеря герметичности одного из контуров (сопровождается частичным провалом педали тормоза)

Замените поврежденные детали, прокачайте систему

Неполное растормаживание всех колес:

- Отсутствует свободный ход педали тормоза

Отрегулируйте свободный ход педали

- Нарушено выступание регулировочного болта штока вакуумного усилителя относительно плоскости крепления главного цилиндра

Отрегулируйте выступание (1,25-0,2 мм) регулировочного болта

- Разбухание резиновых уплотнителей главного цилиндра вследствие попадания в жидкость бензина, минеральных масел и т.п.

Тщательно промойте всю систему тормозной жидкостью, замените резиновые детали, прокачайте систему гидропривода

- Заклинивание поршня главного цилиндра

Проверьте и при необходимости замените главный цилиндр, прокачайте систему

Притормаживание одного колеса при отпущенной педали тормоза:

- Поломалась или ослабла стяжная пружина колодок заднего тормоза

Замените пружину

- Заедание поршня в колесном цилиндре вследствие загрязнения или коррозии корпуса цилиндра

Разберите цилиндр, очистите и промойте детали, поврежденные замените, прокачайте систему

- Разбухание уплотнительных колец колесного цилиндра из-за попадания в жидкость бензина, минеральных масел и т.п.

Замените кольца, промойте тормозной жидкостью систему гидропривода тормозов, прокачайте систему

- Нарушение положения суппорта относительно тормозного диска при ослаблении болтов крепления направляющей колодок к поворотному кулаку

Затяните болты крепления, при необходимости замените поврежденные детали

- Неправильная регулировка стояночной тормозной системы

Отрегулируйте стояночную тормозную систему

Занос или увод автомобиля в сторону при торможении:

- Заклинивание поршня колесного цилиндра

Проверьте и устраните заедание поршня в цилиндре, при необходимости замените поврежденные детали, прокачайте систему

- Закупоривание какой-либо стальной трубки вследствие вмятины или засорения

Замените трубку или прочистите ее и прокачайте систему

- Загрязнение или замасливание дисков, барабанов и накладок

Очистите детали тормозных механизмов

- Неправильная регулировка привода регулятора давления

Отрегулируйте привод

- Неисправен регулятор давления

Отремонтируйте или замените регулятор

- Нарушены углы установки колес

Отрегулируйте углы установки колес

- Разное давление в шинах

Установите нормальное давление

- Не работает один из контуров тормозной системы (сопровождается ухудшением эффективности торможения и увеличенным ходом педали)

Замените поврежденные детали и прокачайте систему

Увеличенное усилие на педали тормоза при торможении:

- Неисправен вакуумный усилитель

Замените усилитель

- Поврежден шланг, соединяющий вакуумный усилитель и впускную трубу двигателя, или ослабло его крепление на штуцерах

Замените шланг или подтяните хомуты его крепления

- Разбухание уплотнителей цилиндров из-за попадания в жидкость бензина, минеральных масел и т.п.

Тщательно промойте всю систему, замените резиновые детали, прокачайте систему

Писк или вибрация тормозов:

- Ослабление стяжной пружины тормозных колодок заднего тормоза

Проверьте стяжную пружину, при необходимости замените новой

- Появление овальности тормозных барабанов

Расточите барабан

- Замасливание фрикционных накладок

Зачистите накладки металлической щеткой, применяя теплую воду с моющими средствами. Устраните причину попадания жидкости или смазки на тормозные колодки

- Износ накладок или включение в них инородных тел

Замените колодки

- Чрезмерное биение тормозного диска или его неравномерный износ (ощущается по вибрации тормозной педали)

Прошлифуйте диск, при толщине менее 10,8 мм замените его

При отпускании стояночного тормоза колеса не растормаживаются:

- Неправильная регулировка привода

Отрегулируйте привод

- После длительной стоянки автомобиля колодки прилипли (или примерзли) к барабану

Дергая за рычаг или тросы стояночного тормоза, попытайтесь осторожно (чтобы не сорвать тормозные накладки) провернуть колесо.

Проверьте легкость перемещения тросов в оболочках, поршней в колесных цилиндрах, жесткость возвратных пружин тросов стояночного тормоза и стяжных пружин колодок.

При постановке машины на стоянку, по возможности, не затягивайте стояночный тормоз, а включайте передачу

Плохо держит стояночный тормоз:

- Неправильная регулировка привода

Отрегулируйте привод

- Тросы привода заклинены в оболочках

Смажьте тросы моторным маслом, если повреждена оболочка или растрепаны проволочки троса, а также при сильной коррозии – замените тросы

Замаслены тормозные барабаны, накладки

- Замасленные диски и барабаны очистите, колодки замените (в крайнем случае, сточите на наждаке).

Категорически запрещается очищать колодки растворителями! Устраните причину замасливания

- На поверхности накладок образовалась ледяная или соляная корка (зимой).

- Накладки намокли

В начале движения, на малой скорости проверяйте тормоза.

В дождь и после проезда глубоких луж подсушивайте тормоза легкими нажатиями на педаль тормоза

- Полный износ тормозных накладок (скрежет тормозов)

Замените тормозные колодки

- Возвратные пружины тросов стояночного тормоза сжаты до упора и не позволяют максимально развести колодки

Укоротите пружины на несколько витков или замените тросы стояночного тормоза.

При сильном износе колодок и тормозных барабанов замените их
