В системе зажигания используются индивидуальные катушки зажигания на каждый цилиндр.

В системе зажигания нет подвижных деталей, поэтому она не требует обслуживания и не нуждается в регулировках.

В системе зажигания применяют свечи типа АУ17ДВРМ или их зарубежные аналоги BOSCH FR7DCU, BERU 14FR-7DU, CHAMPION RC9YC, NGK BCPR6ES.

Снятие и установка катушек зажигания

В системе зажигания за распределением и моментом возникновения искры в цилиндрах следит ЭБУ.

Искрообразование происходит последовательно в тех цилиндрах, в которых заканчивается такт сжатия и, соответственно, соблюдается порядок 1–3–4–2.

Датчики положения коленчатого и распределительных валов подают в ЭБУ импульсные «опорные» сигналы, на основе которых ЭБУ рассчитывает последовательность срабатывания катушек зажигания.

Для точного управления зажиганием ЭБУ использует следующую информацию:

  • – частота вращения коленчатого вала;
  • – нагрузка двигателя (массовый расход воздуха);
  • – температура охлаждающей жидкости;
  • – положение коленчатого вала;
  • – положение распределительных валов;
  • – наличие детонации.

Снятие и установка катушек зажигания

Вам потребуется торцовая головка «на 10».

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снятие и установка катушек зажигания

Снимите декоративный кожух с двигателя.

Снятие и установка катушек зажигания

Отожмите пластиковый фиксатор.

Снятие и установка катушек зажигания

Отсоедините от вывода катушки колодку жгута проводов.

Снятие и установка катушек зажигания

Выверните болт крепления катушки зажигания к крышке головки блока.

Снятие и установка катушек зажигания

Извлеките катушку из свечного колодца.

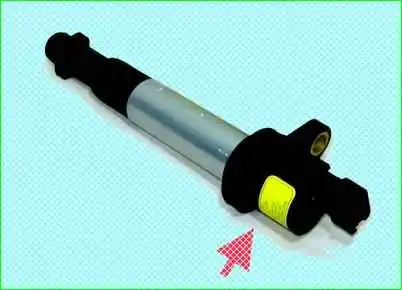

Так выглядит снятая с автомобиля катушка зажигания.

Обратите внимание на ее маркировку, чтобы для замены приобрести аналогичную катушку.

Катушки зажигания взаимозаменяемы и могут быть установлены в любой последовательности.

Установите катушку зажигания в порядке, обратном снятию.

Катушку лучше всего заменить заведомо исправной.
