Как отремонтировать переднюю стойку Лада Калина

Снимаем и ремонтируем амортизационную стойку при износе верхней опоры, подшипника, пружины и самой телескопической стойки.

Телескопическая стойка не ремонтируется – подлежит замене.

Для снятия и установки понадобятся ключи на 13, 17, 19, головка на 19.

Работу лучше всего выполнять на подъемнике, но можно выполнять на ровной площадке, используя домкрат и страховочную подставку.

Желательно заменять обои стойки, если даже неисправна только одна.

Затормозите автомобиль стояночным тормозом и установите противооткатные упоры под задние колеса. Ослабьте болты крепления переднего колеса. Приподнимите домкратом переднюю, часть автомобиля и снимите колесо.

Отсоединяем наконечник рулевой тяги от поворотного рычага стойки. Для этого:

Замена передней стойки автомобиля1. - поворачиваем руль до упора в сторону противоположную отсоединяемому наконечнику;

- разгибаем и вынимаем шплинт

Замена передней стойки автомобиля2. Накидным ключом на 19 отворачиваем не полностью гайку крепления шарового пальца.

Замена передней стойки автомобиля3. Вставив монтажную лопатку между поворотным рычагом и наконечником, отжимаем наконечник от рычага и, нанося удары молотком по торцу поворотного рычага, выпрессовываем шаровой палец из рычага.

Замена передней стойки автомобиляМожно эту операцию выполнять с помощью съемника.

Замена передней стойки автомобиля4. Окончательно отворачиваем гайку крепления шарового пальца...



Замена передней стойки автомобиля5...и выводим шаровой палец из отверстия поворотного рычага.

Замена передней стойки автомобиля6. Если снимаете стойку для разборки, ослабьте затяжку гайки штока амортизатора специальным приспособлением или накидным ключом на 22 мм, удерживая шток рожковым ключом на 9 мм.



Замена передней стойки автомобиля7. Накидным ключом на 13 мм ослабляем затяжку трех гаек крепления верхней опоры стойки к кузову автомобиля.

Замена передней стойки автомобиля8. Чтобы минимизировать нарушение угла развала передних колес, кернером или краской наносим метки на болт верхнего крепления поворотного кулака и на кронштейн стойки.

Замена передней стойки автомобиля9. Торцовым ключом на 17 ми отворачиваем гайки болтов верхнего и нижнего крепления поворотного кулака к стойке, удерживая болты от проворачивания накидным ключом на 17 мм.

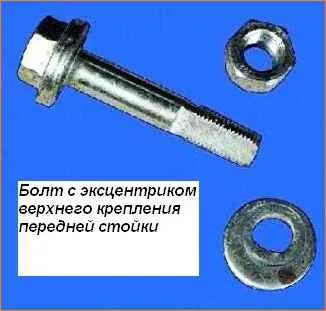

Замена передней стойки автомобиля10. Снимаем с болтов шайбы (шайба верхнего болта эксцентриковая) и вынимаем болты.

Замена передней стойки автомобиля11. Отверткой или монтажной лопаткой выводим поворотный кулак из зацепления с кронштейном стойки.

Замена передней стойки автомобиля12. Выводим тормозной шланг из кронштейна стойки.

13. ОЗамена передней стойки автомобилятворачиваем гайки крепления верхней опоры стойки и снимаем стойку в сборе.

Замена передней стойки автомобиля14. Зажимаем стойку в тиски и устанавливаем две стяжки пружин диаметрально противоположно друг другу, так чтобы они зацепляли четыре нитки пружины.

Равномерно вращая винты стяжек, сжимаем пружину.



Замена передней стойки автомобиля15. После того как пружина перестанет давить на опорные чашки, ключом на 22 отворачиваем гайку штока.

Замена передней стойки автомобиля16. Снимаем ограничитель хода отбоя верхней опоры.



Замена передней стойки автомобиля17. Снимаем верхнюю опору.

Замена передней стойки автомобиля18. Снимаем защитное кольцо подшипника

Замена передней стойки автомобиля19. Снимаем  ограничитель хода сжатия верхней опоры

Замена передней стойки автомобиля20. Снимаем верхнюю чашку пружины в сборе с подшипником и прокладкой пружины

Замена передней стойки автомобиля21. Снимаем подшипник с верхней чашки

Замена передней стойки автомобиля22. Разъединяем прокладку пружины и верхнюю чашку

Замена передней стойки автомобиля23. Снимаем верхнее кольцо подшипника.

Замена передней стойки автомобиля24. Снимаем пружину со стяжками и буфер хода сжатия с защитным чехлом.

Перед сборкой стойки, рукой полностью выдвигая и утапливая шток, убедитесь в исправности амортизатора. Если при перемещении штока чувствуются провалы, рывки или слышны посторонние звуки, замените амортизатор.

Проверьте целостность и исправность всех устанавливаемых на стойку элементов. Пружины подвески делятся на классы. Класс пружины обозначается краской на наружной стороне одного из ее витков. Должны быть установлены пружины одного класса.



Замена передней стойки автомобиля25. Пружину устанавливаем так, чтобы нижний виток пружины упирался в выступ нижней опоры пружины.

Замена передней стойки автомобиля26. Верхнюю чашку пружины с прокладкой устанавливаем так, чтобы верхний виток пружины упирался в выступ прокладки пружины.

Замена передней стойки автомобиля27. При сборке подшипника верхней опоры закладываем в него пластичную смазку.

Головку регулировочного болта верхнего крепления поворотного кулака к амортизационной стойке устанавливаем в прежнее положение по меткам.

После сборки нужно сделать проверку схождения и развала передних колес.
