Дөңгелектің мойынтіректерінің күйін тексеру үшін дөңгелекті іліп, оны қолмен бұру керек

Дөңгелегі кептеліссіз немесе соғылмай біркелкі айналуы керек

Дөңгелекті тік жазықтықта алып, кезекпен жоғарғы бөлігін өзімізге қарай, ал төменгі бөлігін бізден алыстатамыз және керісінше. Ойынның жоқтығына көз жеткіземіз.

Әдетте, көлік жүргізу кезінде ақаулы доңғалақ подшипникінен "сықырлаған" дыбыс естіледі.

Бөлшектеу

Біз аяқ киімді көліктің алдыңғы дөңгелектерінің астына қоямыз. Артқы дөңгелекті бекіту болттарын босатыңыз.

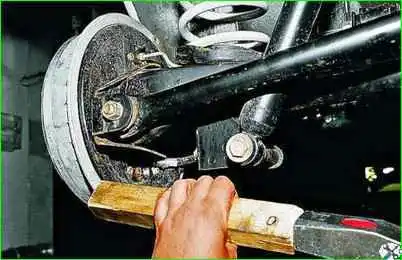

Көліктің артқы жағын көтеріп, қауіпсіздік құралын қойыңыз.

Артқы дөңгелекті бұрап алыңыз. Тұрақ тежегішінің тұтқасын толығымен төмендетіңіз. Біз тұрақ тежегіш кабельдерінің керілуін босатамыз.

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

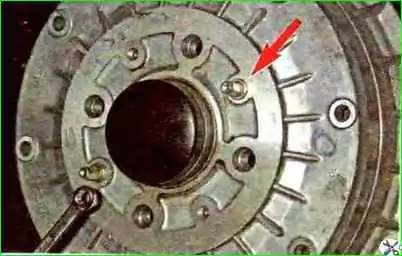

Екі бағыттаушы істіктерді бұрап алу үшін 7 мм розетка кілтін пайдаланыңыз.

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

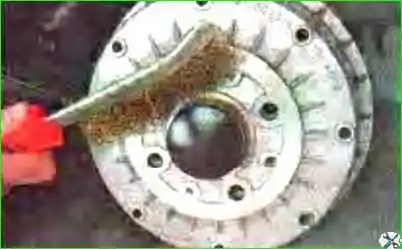

Тежегіш барабанының цилиндрлік отыратын бетін хабтағы кір мен коррозиядан тазалаймыз.

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

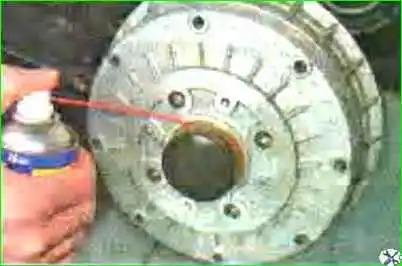

Біз концентратордағы барабан орындықты енетін сұйықтықпен өңдейміз (VD-40, керосин немесе тежегіш сұйықтық).

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

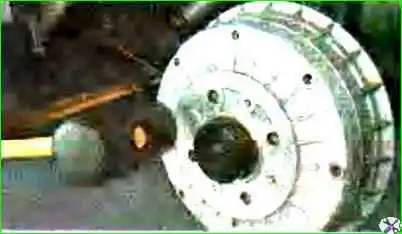

Барабанның алынуын қамтамасыз ету үшін оны балғамен және резеңке балғамен немесе балғамен ағаш аралық тетік арқылы түртіңіз.

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

Тартқышты пайдаланып немесе барабанның екі бұрандалы тесігіне M8 болттарын бұрап (бұрандалы бөліктің ұзындығы 60 - 70 мм) және оларды біркелкі айналдыра отырып, барабанды хабтан басамыз.

Сонымен қатар оны ағаш аралық тетікпен немесе жұмсақ жұмыс бөлігі бар балғамен алуға болады.

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

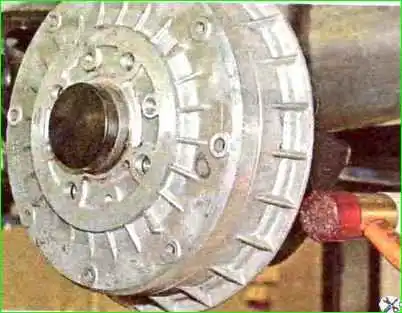

Барабанды артқы жағынан шеңбер бойымен біркелкі түрту

Поршеньдердің тежегіш дөңгелегі цилиндрінен құлап кетуіне жол бермеу үшін барабанды алып тастаған кезде тежегіш педальды баспаңыз.

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

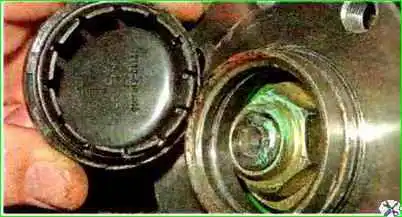

Бұрауышты пайдаланыңыз және доңғалақ торынан қорғаныс қақпағын алыңыз.

О-сақина қақпақта қалады

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

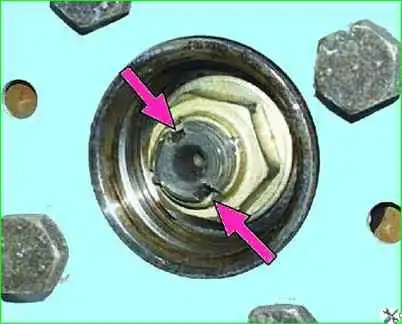

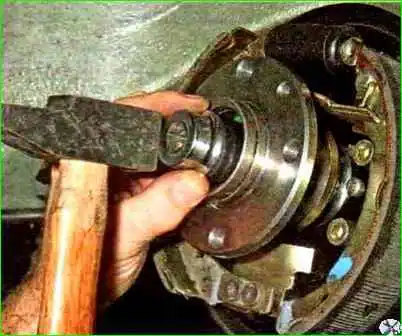

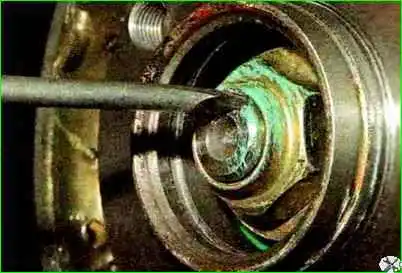

Кептелген гайка жағасын түзету үшін тар қашауды немесе бұрауышты пайдаланыңыз

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

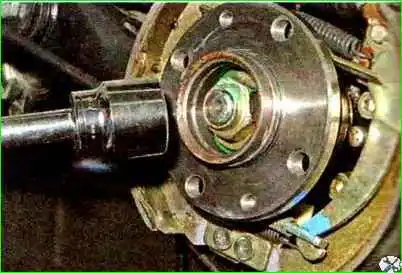

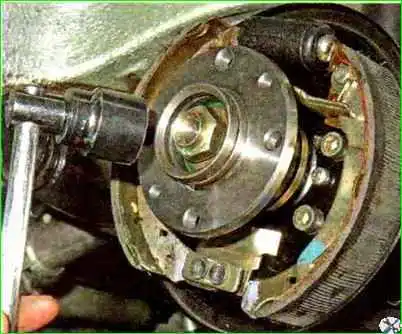

Гол гайканы бұрап алу үшін 30 мм розетканы пайдаланыңыз

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

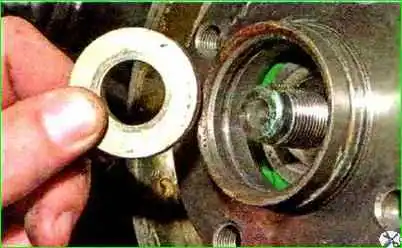

гайканы және итергіш шайбаны алыңыз

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

Мойынтірек оське өтпелі қондырмамен бекітілген, сондықтан хабты қолмен алуға болады.

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

Егер хаб қолмен шықпаса, концентраторды тартқышпен басыңыз.

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

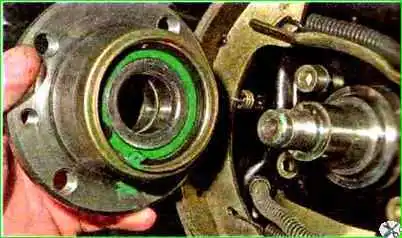

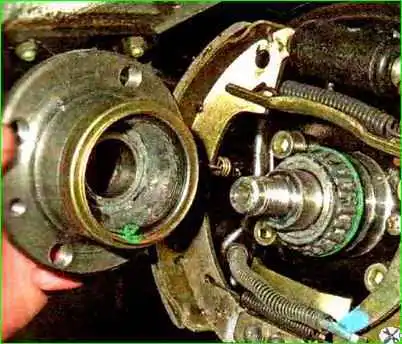

Хабты осьтен алыңыз. Бұл жағдайда осьте роликтері бар тор, қорғаныс сақинасы және подшипниктің ішкі сақинасы қалады.

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

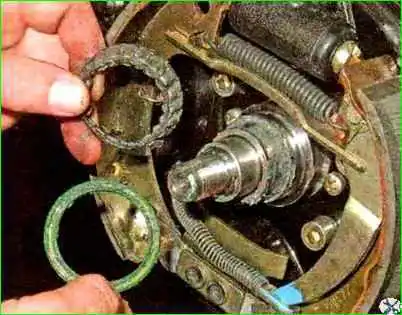

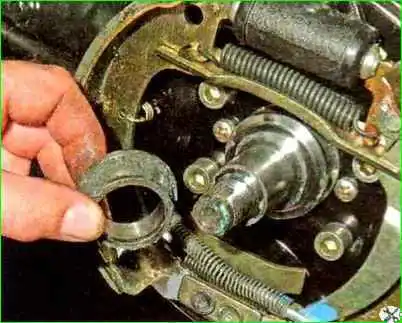

Мойынтірек торынан бірнеше роликті алыңыз және тор мен қорғаныс сақинасын алыңыз

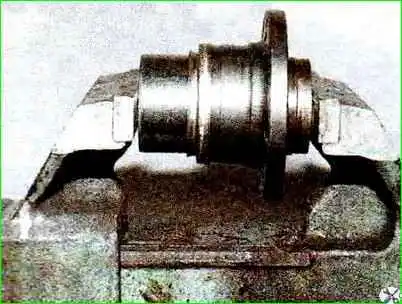

Мойынтіректердің ішкі сақинасын алу үшін осьте тартқышты орнатуға арналған екі жалпақ тақта бар.

Пәтерлер тежеу тақтасының аралық бөлігіне параллель орналасқан.

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

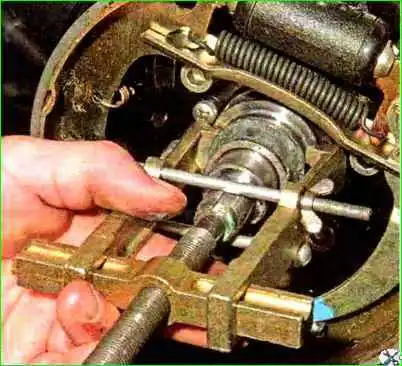

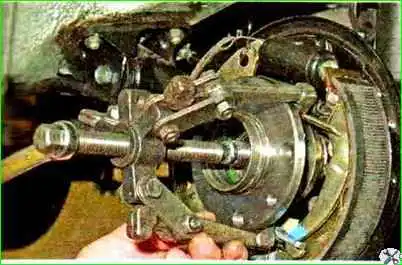

Екі иекті тартқыштың табандарын подшипниктің ішкі сақинасына іліңіз.

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

Мойынтіректің ішкі сақинасын басыңыз.

Сәйкес тартқыш болмаса, ішкі сақинаны сәйкес қашаумен құлатуға болады.

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

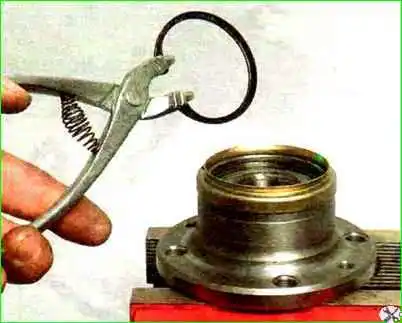

Хабды ілмекпен ұстап тұрып, қысқышпен бекіту сақинасын алыңыз.

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

Подшипникті шығару үшін шыныаяқ тартқышты пайдаланыңыз.

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

Егер тартқыш болмаса, подшипниктің ішкі сақинасын соғып, сәйкес басын немесе құбыр бөлігін пайдаланып мойынтіректі қағып аламыз.

Жаңа мойынтіректерді шыныаяқ тартқышты пайдаланып, алдымен хабтың ішкі бетін тазалап, оны майлаймыз.

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

Егер тартқыш жоқ болса, мойынтіректі ескі мойынтіректегі сақина арқылы сыртқы сақинаға күш қолдану арқылы ілмекпен басуға болады.

Тапсырма сақинасын орнату

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

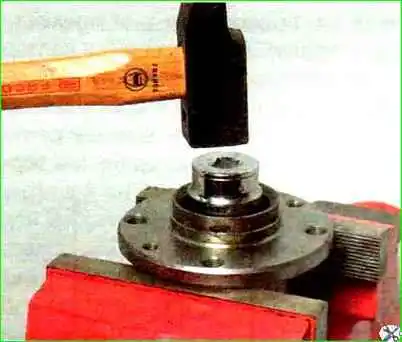

Мұқият, подшипниктің ішкі сақинасына жеңіл соққылармен, мойынтірегі бар күпшекті оське гайканы тартуға мүмкіндік беретін тереңдікке дейін басыңыз.

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

Жаңғақты қатайтып, ақырында хабты басамыз.

Төл гайкасының тарту моменті 225-250 Нм (22,5-25 кгсм)

Артқы доңғалақтың мойынтіректерін тексеру және ауыстыру жолы

Біз гайка жағасын күпшек осінің ойығына бекітеміз

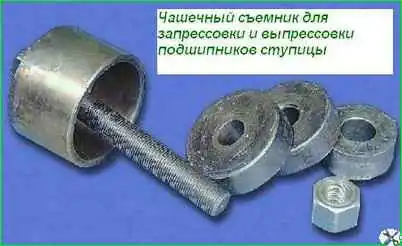

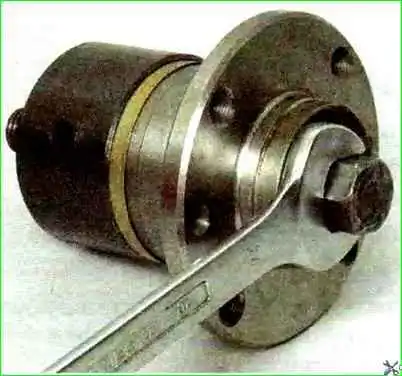

Кесе тартқыш

Соңғы құрастыру кері тәртіпте орындалады.
